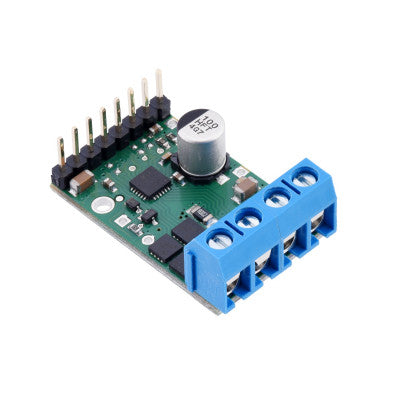

पोलोलू G2 हाई-पावर मोटर ड्राइवर 18v17
बड़े ब्रशयुक्त डीसी मोटरों को चलाने के लिए असतत MOSFET H-ब्रिज।
- ऑपरेटिंग वोल्टेज: 6.5V से 30V (पूर्ण अधिकतम)
- आउटपुट करंट: 17A निरंतर
- PWM संचालन: 100kHz तक
- वर्तमान संवेदन आउटपुट: मोटर धारा के समानुपाती (लगभग 20mV/A; केवल H-ब्रिज चलाते समय सक्रिय)
विशेषताएँ:
- ऑपरेटिंग वोल्टेज: 6.5V से 30V
- आउटपुट करंट: 17A निरंतर
- 100kHz तक PWM संचालन
- मोटर करंट के समानुपाती करंट सेंस आउटपुट

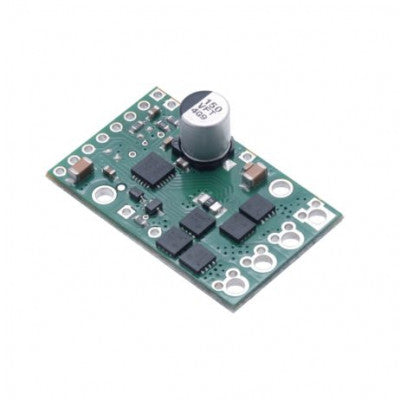

पोलोलू G2 उच्च-शक्ति मोटर चालक एक असतत MOSFET H-ब्रिज है जिसे बड़े ब्रश वाले DC मोटरों को चलाने के लिए डिज़ाइन किया गया है। H-ब्रिज प्रत्येक लेग में एक N-चैनल MOSFET से बना होता है; बोर्ड के बाकी हिस्से में उपयोगकर्ता इनपुट लेने और MOSFET को नियंत्रित करने के लिए सर्किटरी होती है। इस मोटर चालक के लिए अधिकतम वोल्टेज 30 V है, और इससे अधिक वोल्टेज मोटर चालक को स्थायी रूप से नष्ट कर सकता है। सामान्य परिचालन स्थितियों में, आपूर्ति लाइन पर तरंग वोल्टेज अधिकतम वोल्टेज को औसत या इच्छित वोल्टेज से अधिक बढ़ा सकता है, इसलिए एक सुरक्षित अधिकतम वोल्टेज लगभग 24 V है।
इस पोलोलू G2 हाई-पावर मोटर ड्राइवर 18v17 की बहुमुखी प्रतिभा इसे धाराओं और वोल्टेज की एक विस्तृत श्रृंखला के लिए उपयुक्त बनाती है: यह केवल 1.3 0.8 के बोर्ड आकार और बिना किसी हीट सिंक के 17 A तक की निरंतर धारा प्रदान कर सकता है। यह मॉड्यूल एक सरल इंटरफ़ेस प्रदान करता है जिसके लिए केवल दो I/O लाइनों की आवश्यकता होती है, जबकि यह आपको साइन-मैग्नीट्यूड या लॉक-एंटीफ़ेज़ ऑपरेशन में से अपनी पसंद चुनने की अनुमति देता है। पावर सप्लाई इनपुट में रिवर्स-वोल्टेज सुरक्षा की सुविधा है, जबकि विभिन्न दोष स्थितियों का एकीकृत पता लगाने से विनाशकारी विफलता के अन्य सामान्य कारणों से बचाव में मदद मिलती है; हालाँकि, कृपया ध्यान दें कि बोर्ड में अति-तापमान सुरक्षा शामिल नहीं है।

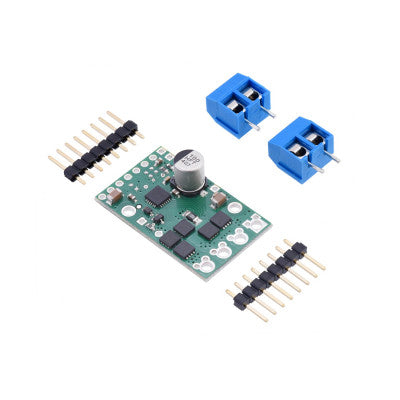

- पैकेज में शामिल हैं: 1 x पोलोलू G2 हाई-पावर मोटर ड्राइवर 18v17
चित्र केवल चित्रण के लिए हैं; वास्तविक उत्पाद भिन्न हो सकता है।
