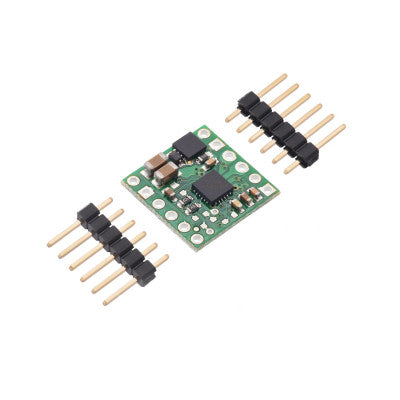

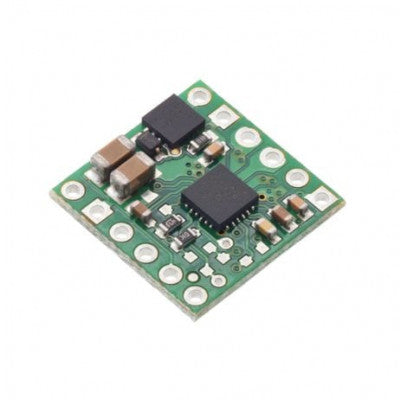

DRV8256E सिंगल ब्रश्ड डीसी मोटर ड्राइवर कैरियर
एकल ब्रशयुक्त डीसी मोटर के द्विदिशीय नियंत्रण के लिए छोटा एच-ब्रिज मोटर ड्राइवर।
- मोटर आपूर्ति वोल्टेज: 4.5V से 48V
- लॉजिक वोल्टेज: 1.8V से 5V (5.5V अधिकतम)
- आउटपुट करंट: 1.9A निरंतर (6.4A पीक)
- कैरियर बोर्ड: 40V तक रिवर्स-वोल्टेज सुरक्षा प्रदान करता है
विशेषताएँ:
- एकल ब्रश वाली डीसी मोटर चलाता है
- मोटर आपूर्ति वोल्टेज की विस्तृत श्रृंखला का समर्थन करता है
- कॉम्पैक्ट आकार (0.6 x 0.6)
टेक्सास इंस्ट्रूमेंट्स DRV8256E एक छोटा H-ब्रिज मोटर ड्राइवर IC है जिसका उपयोग 4.5 V से 48 V पर एकल ब्रश वाली DC मोटर के द्विदिश नियंत्रण के लिए किया जा सकता है। यह लगभग 1.9 A तक निरंतर आपूर्ति कर सकता है और कुछ सेकंड के लिए 6.4 A तक की अधिकतम धारा को सहन कर सकता है, जिससे यह वोल्टेज की एक विस्तृत श्रृंखला पर चलने वाली छोटी मोटरों के लिए एक अच्छा विकल्प बन जाता है। यह DRV8256E एक फेज़ इनेबल इंटरफ़ेस का उपयोग करता है जो केवल एक PWM सिग्नल के साथ द्विदिश नियंत्रण की अनुमति देता है, लेकिन यह ड्राइव कोस्ट संचालन तक सीमित है। इसके समान ही DRV8256P में एक IN इंटरफ़ेस है, जिसके लिए पूर्ण द्विदिश नियंत्रण के लिए दो PWM सिग्नल की आवश्यकता होती है, लेकिन यह ड्राइव ब्रेक संचालन प्रदान करता है (जो आमतौर पर PWM ड्यूटी साइकिल और मोटर गति के बीच एक अधिक रैखिक संबंध प्रदान करता है)।
चित्र केवल चित्रण के लिए हैं; वास्तविक उत्पाद भिन्न हो सकता है।
