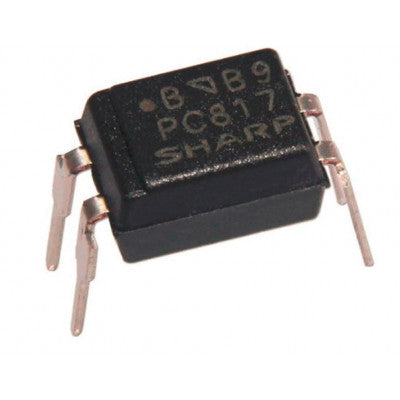

पीसी817 श्रृंखला
एक IRED जो 4 पिन DIP पैकेज में फोटोट्रांजिस्टर से प्रकाशिक रूप से युग्मित है।
- इनपुट-आउटपुट आइसोलेशन वोल्टेज (आरएमएस): 5.0kV
- कलेक्टर-एमिटर वोल्टेज: 80V
- CTR: 5mA पर 50% से 600%
- पैकेज: 4 पिन डीआईपी, वाइड-लीड स्पेसिंग, एसएमटी गल्विंग लीड-फॉर्म विकल्प
विशेषताएँ:
- 4पिन डीआईपी पैकेज
- डबल ट्रांसफर मोल्ड पैकेज (फ्लो सोल्डरिंग के लिए आदर्श)
- उच्च संग्राहक-उत्सर्जक वोल्टेज (VCEO: 80V)
- वर्तमान स्थानांतरण अनुपात (सीटीआर: न्यूनतम 50% IF=5 mA, VCE=5V पर)
पीसी817 श्रृंखला एमसीयू के लिए आई/ओ अलगाव, स्विचिंग सर्किट में शोर दमन, और विभिन्न क्षमताओं और प्रतिबाधाओं के सर्किट के बीच सिग्नल ट्रांसमिशन के लिए आदर्श है।
विशेष विवरण:
- अग्र धारा (IF): 50 mA
- पावर अपव्यय (पीडी): 70 mW
- रिवर्स वोल्टेज (VR): 6 V
- भंडारण तापमान सीमा: -55 से +125 °C
- ऑपरेटिंग तापमान: -30 से +100 °C
- लीड सोल्डर तापमान: 10 सेकंड के लिए 260 °C
- पीक फॉरवर्ड करंट (आईएफएम): 1 ए
- कलेक्टर-एमिटर ब्रेकडाउन वोल्टेज (VCEO): 80 V
- एमिटर-कलेक्टर वोल्टेज (VECO): 6 V
चित्र केवल चित्रण के लिए हैं; वास्तविक उत्पाद भिन्न हो सकता है।
