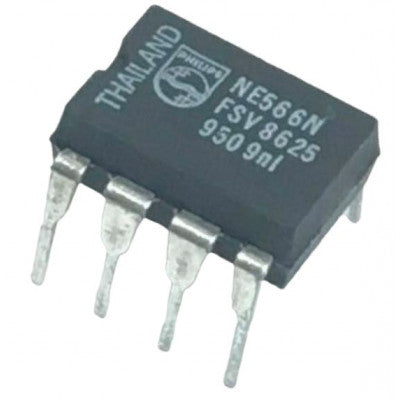

NE566 फ़ंक्शन जनरेटर
असाधारण रैखिकता और बहु आउटपुट तरंगों वाला एक वोल्टेज-नियंत्रित दोलक।
- वी+: 26वी
- VIN, VC: 3 VP-P
- टीएसटीजी: -65 से +150°C
- टीए: 0 से +70°C
- पीडी: 300 मेगावाट
- विस्तृत ऑपरेटिंग वोल्टेज रेंज: 24V तक
- मॉडुलन की उच्च रैखिकता
- स्थिर केंद्र आवृत्ति: 200ppm/°C सामान्य
- अत्यधिक रैखिक त्रिभुज तरंग आउटपुट
NE566 फंक्शन जनरेटर एक वोल्टेज-नियंत्रित ऑसिलेटर है जो असाधारण रैखिकता का है और बफर्ड स्क्वायर वेव और ट्रायंगल वेव आउटपुट के साथ आता है। दोलन की आवृत्ति एक बाहरी प्रतिरोधक और संधारित्र द्वारा निर्धारित की जाती है और वोल्टेज नियंत्रण टर्मिनल पर लगाया जाता है। ऑसिलेटर को बाहरी प्रतिरोध के उचित चयन द्वारा दस से एक आवृत्ति रेंज में प्रोग्राम किया जा सकता है और असाधारण रैखिकता के साथ नियंत्रण वोल्टेज द्वारा दस से एक रेंज में मॉड्यूलेट किया जा सकता है।
एक ही संधारित्र का उपयोग करके आवृत्ति को 10 से 1 की सीमा में समायोजित किया जा सकता है, तथा आवृत्ति प्रोग्रामिंग के कई तरीके उपलब्ध हैं जैसे प्रतिरोधक, संधारित्र, वोल्टेज या धारा।
संबंधित दस्तावेज़: NE566 IC डेटा शीट
चित्र केवल चित्रण के लिए हैं; वास्तविक उत्पाद भिन्न हो सकता है।
