NE5532 उच्च-प्रदर्शन परिचालन एम्पलीफायरों
कम शोर और उच्च डीसी क्षमताओं वाले उच्च-प्रदर्शन परिचालन एम्पलीफायर
- चैनलों की संख्या: 2
- कुल आपूर्ति वोल्टेज (अधिकतम): 10 (+5V=5, +/-5V=10)
- कुल आपूर्ति वोल्टेज (न्यूनतम): 30 (+5V=5, +/-5V=10)
- जीबीडब्ल्यू (टाइप) (मेगाहर्ट्ज): 10
- स्लीव रेट (टाइप) (V/us): 9
- Vos (ऑफ़सेट वोल्टेज @ 25 C) (अधिकतम) (mV): 4
- प्रति चैनल Iq (Typ) (mA): 4
- 1 kHz पर Vn (Typ) (nV/rtHz): 5
शीर्ष विशेषताएं:
- 5 nV/?Hz टाइप 1 kHz शोर वोल्टेज पर
- 10 मेगाहर्ट्ज टाइप यूनिटी-गेन बैंडविड्थ
- 100 dB टाइप कॉमन-मोड अस्वीकृति अनुपात
- 100 V/mV प्रकार उच्च DC वोल्टेज लाभ
NE5532 उपकरण उच्च-प्रदर्शन वाले ऑपरेशनल एम्पलीफायर हैं जिनमें उत्कृष्ट DC और AC विशेषताएँ सम्मिलित हैं। इनमें अत्यंत कम शोर, उच्च आउटपुट-ड्राइव क्षमता, उच्च यूनिटी-गेन और अधिकतम आउटपुट-स्विंग बैंडविड्थ, कम विरूपण, उच्च स्लीव रेट, इनपुट-प्रोटेक्शन डायोड और आउटपुट शॉर्ट-सर्किट सुरक्षा शामिल हैं। इन ऑपरेशनल एम्पलीफायरों को यूनिटी-गेन संचालन के लिए आंतरिक रूप से क्षतिपूर्ति प्रदान की जाती है। इन उपकरणों में समतुल्य इनपुट नॉइज़ वोल्टेज के लिए निर्दिष्ट अधिकतम सीमाएँ होती हैं।
ऑपरेटिंग तापमान रेंज: 0 से 70°C. अधिक जानकारी के लिए NE5532 IC डेटाशीट देखें।

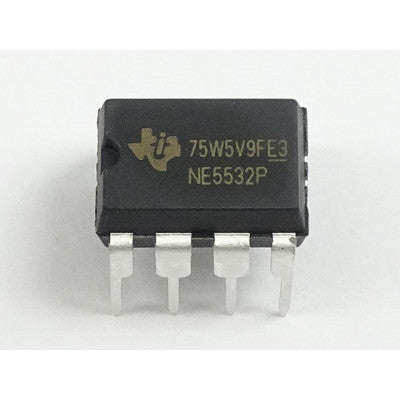

*चित्र केवल उदाहरण के लिए हैं; वास्तविक उत्पाद भिन्न हो सकता है।
