MOC3061 गैलियम आर्सेनाइड इन्फ्रारेड उत्सर्जक डायोड
115/240 Vac पावर सिस्टम के लॉजिक नियंत्रण के लिए डिज़ाइन किया गया
- प्रतीक पैरामीटर: मान इकाई
- IF अग्र धारा: 60 mA
- पीडी पावर अपव्यय: 150 mW
- वीआर रिवर्स वोल्टेज: 6 वी
- Tstg भंडारण तापमान सीमा: -40 से +150 °C
- TOPR ऑपरेटिंग तापमान: -40 से +85 °C
- टीएसओएल लीड सोल्डर तापमान: 10 सेकंड के लिए 260 °C
- आईटीएसएम पीक रिपीटिटिव सर्ज करंट (पीडब्लू = 1 एमएस, 120 पीपीएस): 1 ए
- VDRM ऑफ-स्टेट आउटपुट टर्मिनल वोल्टेज: 600 V
विशेषताएँ:
- 115/240 Vac पावर के लॉजिक नियंत्रण को सरल बनाता है
- शून्य वोल्टेज क्रॉसिंग
- dv/dt 1500 V/µs विशिष्ट, 600 V/µs
अनुप्रयोग:
- सोलेनॉइड/वाल्व नियंत्रण
- तापमान नियंत्रण
- प्रकाश नियंत्रण
- ईएम संपर्ककर्ता
MOC3061 उपकरणों में गैलियम आर्सेनाइड इन्फ्रारेड उत्सर्जक डायोड होते हैं जो मोनोलिथिक सिलिकॉन डिटेक्टरों से ऑप्टिकली युग्मित होते हैं और शून्य वोल्टेज क्रॉसिंग द्विपक्षीय ट्रायैक ड्राइवरों का कार्य करते हैं। इन्हें लॉजिक सिस्टम और 115/240 Vac लाइनों से संचालित उपकरणों, जैसे सॉलिड-स्टेट रिले, औद्योगिक नियंत्रण, मोटर, सोलेनॉइड और उपभोक्ता उपकरणों, आदि के इंटरफ़ेस में ट्रायैक के साथ उपयोग के लिए डिज़ाइन किया गया है।
संबंधित दस्तावेज़: MOC3061 आईसी डेटा शीट

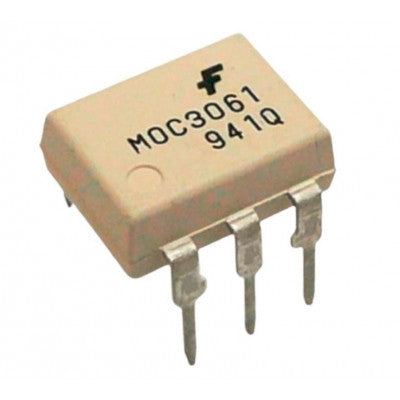

चित्र केवल चित्रण के लिए हैं; वास्तविक उत्पाद भिन्न हो सकता है।
