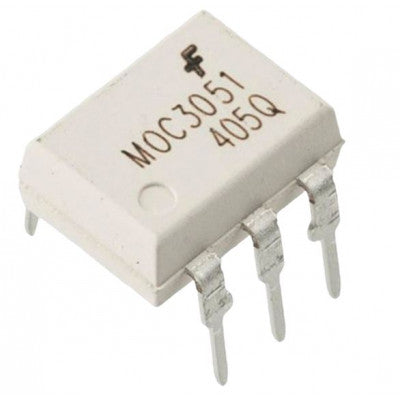

MOC3051M ऑप्टिकली कपल्ड ट्रायैक
उच्च धारा नियंत्रण और स्थिर स्विचिंग प्रदर्शन के लिए एक ऑप्टिकली युग्मित ट्रायैक।
- IF अग्र धारा: 60 mA
- पीडी पावर अपव्यय: 100 mW
- वीआर रिवर्स वोल्टेज: 6 वी
- Tstg भंडारण तापमान सीमा: -40 से +150 °C
- TOPR ऑपरेटिंग तापमान: -40 से +85 °C
- टीएसओएल लीड सोल्डर तापमान: 10 सेकंड के लिए 260 °C
- आईटीएसएम पीक रिपीटिटिव सर्ज करंट: 1 ए
- VDRM ऑफ-स्टेट आउटपुट टर्मिनल वोल्टेज: 600 V
विशेषताएँ:
- उत्कृष्ट IFT स्थिरता—कम क्षरण IR उत्सर्जक डायोड
- 600 V पीक ब्लॉकिंग वोल्टेज
- सुरक्षा और नियामक अनुमोदन - UL1577, 1 मिनट के लिए 4,170 VACRMS - DIN EN/IEC60747-5-5
MOC3051M में एक GaAs इन्फ्रारेड उत्सर्जक डायोड होता है जो एक शून्येतर क्रॉसिंग सिलिकॉन द्विपक्षीय AC स्विच (ट्राइएक) से प्रकाशिक रूप से युग्मित होता है। ये उपकरण 115 VAC और 240 VAC लाइनों से निम्न वोल्टेज लॉजिक को पृथक करते हैं ताकि उच्च धारा वाले ट्राइऐक या थाइरिस्टर का यादृच्छिक चरण नियंत्रण प्रदान किया जा सके। इन उपकरणों में अत्यधिक उन्नत स्थैतिक dv/dt क्षमता होती है जो प्रेरक भारों के स्थिर स्विचिंग प्रदर्शन को सुनिश्चित करती है।
अनुप्रयोग:
- सोलेनॉइड/वाल्व नियंत्रण
- लैंप बैलस्ट
- स्थैतिक एसी पावर स्विच
- माइक्रोप्रोसेसरों को 115 VAC और 240 VAC बाह्य उपकरणों से जोड़ना
- सॉलिड स्टेट रिले
- तापदीप्त लैंप डिमर्स
- तापमान नियंत्रण
- मोटर नियंत्रण
संबंधित दस्तावेज़: MOC3051 आईसी डेटा शीट
चित्र केवल चित्रण के लिए हैं; वास्तविक उत्पाद भिन्न हो सकता है।
