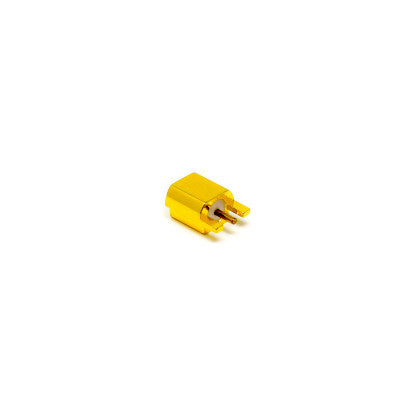

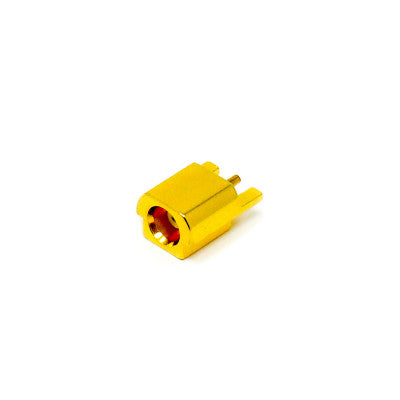

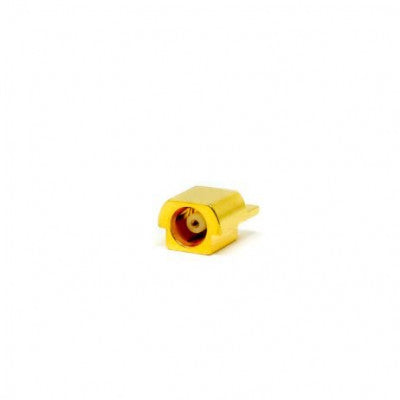

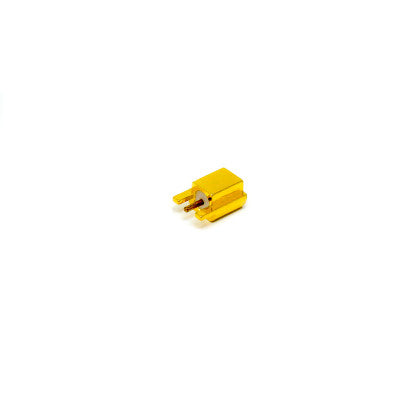

पीसीबी माउंट फीमेल कनेक्टर के लिए एमसीएक्स एज माउंट 180 डिग्री गोल्ड प्लेटिंग
उच्च गुणवत्ता वाले प्रदर्शन के साथ विभिन्न अनुप्रयोगों के लिए उद्योग-मानक कनेक्टर।
- ब्रांड: एलेकबी
- अभिविन्यास: सीधा
- लिंग महिला
- माउंटिंग प्रकार: पीसीबी माउंट
- समाप्ति शैली: सोल्डर प्रकार
- माउंटिंग विशेषता: सतह माउंट / ऑफसेट प्रकार
- कार्य: अन्य
- ध्रुवता: मानक
- बॉडी सामग्री: तांबा मिश्र धातु
- बॉडी प्लेटिंग: गोल्ड प्लेटिंग
- प्रतिबाधा: 50 ओम
- शील्ड समाप्ति: NA
शीर्ष विशेषताएं:
- SMB कनेक्टर्स से 30% छोटा
- त्वरित स्थापना के लिए स्नैप-ऑन इंटरफ़ेस
- उत्कृष्ट ब्रॉडबैंड प्रदर्शन के साथ उच्च लागत प्रभावी
- स्थायित्व के लिए सोने की परत
इन कनेक्टरों को उद्योग-मानक 50 ओम और 75 ओम केबलों के साथ लंबे जीवन, उत्तम डिजाइन और टिकाऊ उद्योग-ग्रेड मानकों और फिनिश के साथ समाप्त करने के लिए डिज़ाइन किया गया है।
एमसीएक्स कनेक्टर्स का मुख्य अनुप्रयोग:
- उपभोक्ता इलेक्ट्रॉनिक्स: जीपीएस, एचडीटीवी, वायरलेस इंटरनेट टीवी और ऑडियो, स्मार्टफोन एंटीना पोर्ट
- एयरोस्पेस और रक्षा: जीपीएस और हैंड-हेल्ड डिवाइस
- चिकित्सा: टेलीमेट्री
- दूरसंचार: जीपीएस ट्रैकिंग, पोजिशनिंग और नेविगेशन डिवाइस, दूरसंचार नेटवर्क, वायरलेस बेस स्टेशन, वायरलेस-लैन
- डेटा/संचार: वायरलेस-लैन, वायरलेस-पैन (ब्लूटूथ), वायरलेस-वान
- औद्योगिक: मशीन से मशीन संचार
विद्युत विशेषताओं:
- प्रतिबाधा: 50 ओम
- आवृत्ति रेंज: 0~6 गीगाहर्ट्ज़
- वीएसडब्ल्यूआर: सीधा प्रकार 1.3 अधिकतम / आर/ए प्रकार 1.5 अधिकतम
- परावैद्युत सहनशील वोल्टेज: 1000 V rms
- कार्यशील वोल्टेज: 335 V rms
- केंद्र संपर्क प्रतिरोध: 5.0 मीटर (मिलिओहम अधिकतम)
- बाहरी संपर्क प्रतिरोध: 1.0 मीटर (मिलिओहम अधिकतम)
- इन्सुलेशन प्रतिरोध: 1000 मीटर
यांत्रिक विशेषताएं:
- युग्मन: स्नैप-ऑन/स्नैप-ऑफ
- संपर्क प्रतिधारण: 4 पाउंड न्यूनतम.
- मेटिंग स्थायित्व: 500 चक्र (बेरिलियम कॉपर संपर्क के लिए)
पर्यावरणीय विशेषताएँ:
- पर्यावरणीय विशेषताएँ: टेफ्लॉन -65C ~ +155C
- कंपन: MIL-STD-202 Meth.204
- संक्षारण प्रतिरोध: MIL-STD-202 मेथ. 101
पैकेज में शामिल हैं: 1 x MCX एज माउंट PCB माउंट फीमेल कनेक्टर के लिए 180 डिग्री गोल्ड प्लेटिंग
* चित्र केवल चित्रण के लिए हैं; वास्तविक उत्पाद भिन्न हो सकते हैं।
