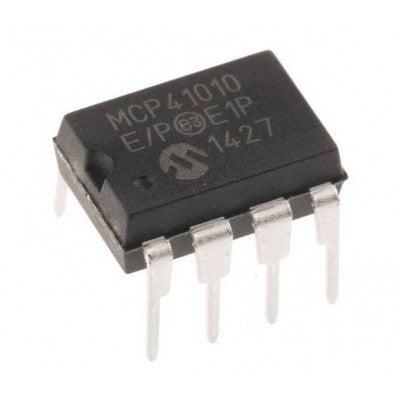

MCP41010 डिजिटल पोटेंशियोमीटर
एसपीआई इंटरफेस और कम बिजली की खपत के साथ 256-स्थिति डिजिटल पोटेंशियोमीटर।
- प्रतिरोध संस्करण: 10 k?, 50 k?, 100 k?
- चैनल: एकल
- पैकेज: 8-पिन PDIP या SOIC
- वाइपर नियंत्रण: SPI इंटरफ़ेस के माध्यम से रैखिक
- स्थैतिक संचालन खपत: <1 µA
-
विशेषताएँ:
- प्रत्येक पोटेंशियोमीटर के लिए 256 टैप
- एकल और दोहरे संस्करण
- SPI™ सीरियल इंटरफ़ेस
- कम शक्ति वाली CMOS तकनीक
MCP41010 एक 256-स्थिति वाला डिजिटल पोटेंशियोमीटर है जो 10 k³, 50 k³, और 100 k³ प्रतिरोध संस्करणों में उपलब्ध है। यह एक एकल-चैनल उपकरण है जो 8-पिन PDIP या SOIC पैकेज में पैक किया जाता है। वाइपर की स्थिति को SPI इंटरफ़ेस के माध्यम से रैखिक रूप से नियंत्रित किया जा सकता है। यह उपकरण स्थिर संचालन के दौरान 1 µA से कम ऊर्जा की खपत करता है और इसमें एक सॉफ़्टवेयर शटडाउन विकल्प है जो "A" टर्मिनल को प्रतिरोधक स्टैक से डिस्कनेक्ट कर देता है।
शटडाउन मोड के दौरान, वाइपर को "B" टर्मिनल से जोड़ा जा सकता है और वाइपर रजिस्टर की सामग्री को संशोधित किया जा सकता है। पावर-अप होने पर, वाइपर मध्य-स्केल स्थिति (80h) पर रीसेट हो जाता है। MCP41010 में हार्डवेयर रीसेट और वाइपर पोजिशनिंग के लिए एक RS (रीसेट) पिन भी शामिल है।
- आपूर्ति वोल्टेज (VDD): 7.0V
- I/O वोल्टेज रेंज: -0.6V से VDD + 1.0V
- भंडारण तापमान: -60°C से +150°C
- परिवेश तापमान सीमा: -60°C से +125°C
- ईएसडी सुरक्षा: ? 2 केवी
- आपूर्ति धारा (स्थिर): 1 µA अधिकतम
- आपूर्ति वोल्टेज रेंज: 2.7V - 5.5V
-
तापमान सीमा:
- औद्योगिक: -40°C से +85°C
- विस्तारित: -40°C से +125°C
