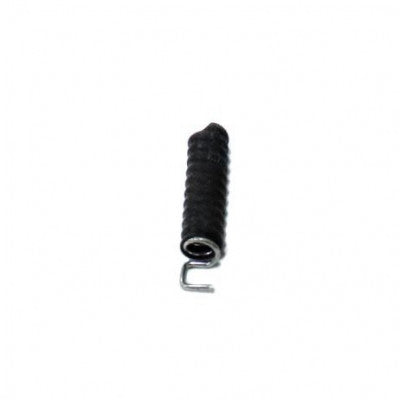

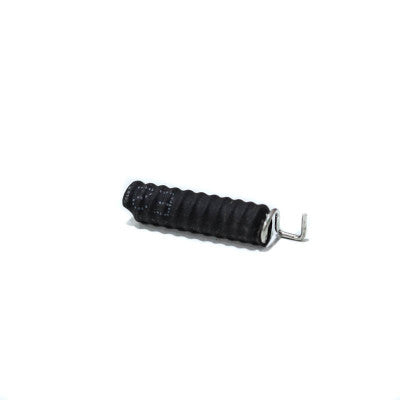

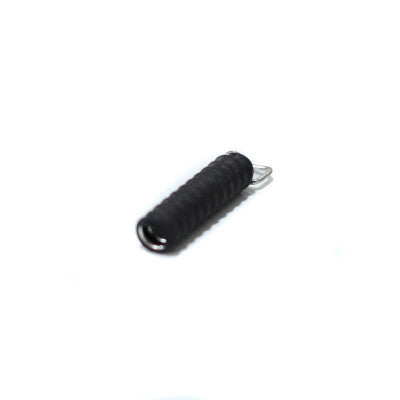

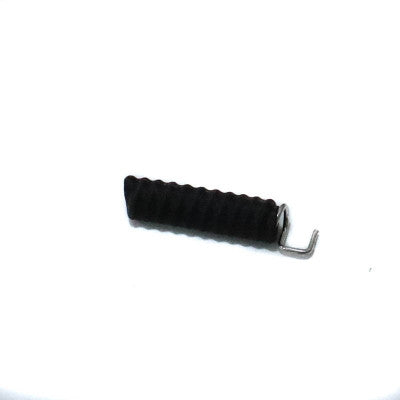

हेलिक्स एंटीना
दूरसंचार के लिए कुंडलित तार डिजाइन वाला एक एंटीना।
- मॉडल: LWC-868-HELIX-TIN-RA-HSS-11
- आवृत्ति (मेगाहर्ट्ज): 865-868
- लाभ: ~1.5 dBi (पीसीबी ग्राउंड प्लेन पर निर्भर करता है)
- प्रतिबाधा: 50
- वीएसडब्ल्यूआर: <1.6
- ध्रुवीकरण: ऊर्ध्वाधर
- पावर हैंडलिंग (W): 10
- एचपीबीडब्ल्यू: एच: 3600; वी: 300
- कनेक्टर: डायरेक्ट सोल्डर
- ऑपरेटिंग तापमान (C): -20 से 60
- आर्द्रता: 5-95%
- लंबाई (मिमी): 20
- व्यास (मिमी): 5.2
- वजन (ग्राम): 0.8
विशेषताएँ:
- कॉम्पैक्ट आकार
- कम लागत
- अनुरोध पर समकोण संस्करण उपलब्ध
- जंग-मुक्ति के लिए टिन और निकल चढ़ाया हुआ
हेलिकल एंटीना एक या एक से अधिक चालक तारों से बना एक एंटीना होता है जो हेलिक्स के आकार में लिपटा होता है। यह हेलिक्स एंटीना 865 मेगाहर्ट्ज से 868 मेगाहर्ट्ज की आवृत्ति रेंज में लगभग 1.5dBi के लाभ के साथ संचालित होता है, जो पीसीबी ग्राउंड प्लेन पर निर्भर करता है। इसकी कम लागत और छोटे आकार के कारण, इसका उपयोग आमतौर पर सब-गीगाहर्ट्ज, स्मार्ट मीटर, लॉन्ग रेंज (LoRa), और लो पावर रेडियो (LPR) जैसे अनुप्रयोगों में किया जाता है।
पैकेज में 1 x LWC-868-HELIX-TIN-RA-HSS-11 हेलिक्स एंटीना शामिल है, जिसे कुशल संचार के लिए डिज़ाइन किया गया है।
* चित्र केवल चित्रण के लिए हैं; वास्तविक उत्पाद भिन्न हो सकते हैं।
