LM311 उच्च-गति वोल्टेज तुलनित्र
विस्तृत विद्युत आपूर्ति वोल्टेज रेंज के साथ एकल उच्च गति वोल्टेज तुलनित्र
- आपूर्ति वोल्टेज: ±18 V
- विभेदक इनपुट वोल्टेज: ±30 V
- इनपुट वोल्टेज: ±15 V
- एमिटर आउटपुट से VCC तक वोल्टेज: 30 V
- कलेक्टर आउटपुट से VCC तक वोल्टेज: 40 V
विशेषताएँ:
- तेज़ प्रतिक्रिया समय: 165 ns
- स्ट्रोब क्षमता
- अधिकतम इनपुट बायस करंट: 300 nA
- अधिकतम इनपुट ऑफसेट करंट: 70 nA
LM311 उपकरणों को विद्युत आपूर्ति वोल्टेज की एक विस्तृत श्रृंखला से संचालित करने के लिए डिज़ाइन किया गया है, जिसमें ऑपरेशनल एम्पलीफायरों के लिए ±15-V आपूर्ति और लॉजिक सिस्टम के लिए 5-V आपूर्ति शामिल हैं। आउटपुट स्तर अधिकांश TTL और MOS सर्किट के साथ संगत हैं। ये तुलनित्र 50 mA पर 50 V तक के लैंप या रिले और स्विच वोल्टेज को संचालित कर सकते हैं। सभी इनपुट और आउटपुट को सिस्टम ग्राउंड से अलग किया जा सकता है। आउटपुट ग्राउंड, VCC+ या VCC? से संदर्भित लोड को संचालित कर सकते हैं। ऑफसेट बैलेंसिंग और स्ट्रोब क्षमताएँ उपलब्ध हैं, और आउटपुट को वायर-OR से जोड़ा जा सकता है। यदि स्ट्रोब कम है, तो आउटपुट बंद अवस्था में होता है, चाहे डिफरेंशियल इनपुट कुछ भी हो।
संबंधित दस्तावेज़: LM311 IC डेटाशीट

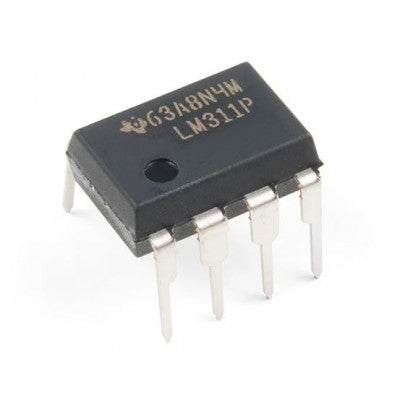

* चित्र केवल चित्रण के लिए हैं; वास्तविक उत्पाद भिन्न हो सकते हैं।
