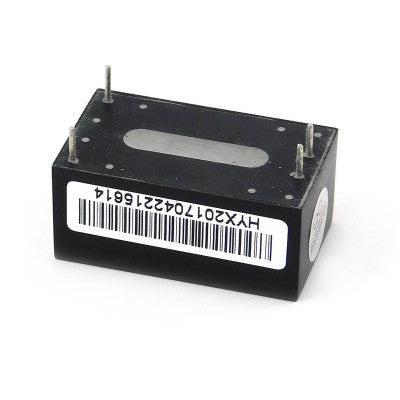

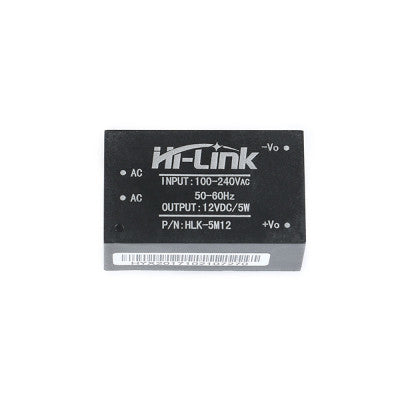

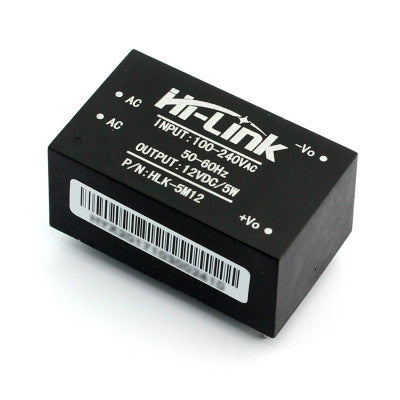

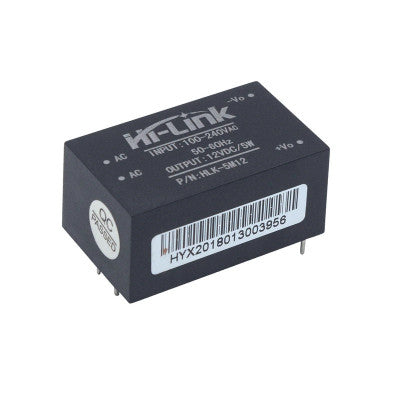

HLK-5M12 हाई-लिंक 12V 5W AC से DC पावर सप्लाई मॉड्यूल
एक प्लास्टिक संलग्न पीसीबी माउंटेड पृथक स्विचिंग स्टेप-डाउन पावर सप्लाई मॉड्यूल।
- रेटेड इनपुट वोल्टेज: 100-240 VAc
- इनपुट वोल्टेज रेंज: 90-264 VAc
- अधिकतम इनपुट धारा: ?0.2 A
- इनपुट करंट सर्ज: ?10 A
- अधिकतम इनपुट वोल्टेज: ?270 VAc
- धीमी शुरुआत दर्ज करें: 50 mS
- इनपुट निम्न वोल्टेज दक्षता: Vin=110VAc, आउटपुट पूर्ण-लोड: 69%
- इनपुट उच्च वोल्टेज दक्षता: Vin=220VAc, आउटपुट पूर्ण-लोड: 70%
- दीर्घकालिक विश्वसनीयता: MTBF ?100,000 घंटे
- लोड रेटेड आउटपुट वोल्टेज: +12±0.1 VDc
- पूर्ण रेटेड आउटपुट वोल्टेज: 12±0.2 VDc
- अल्पकालिक अधिकतम आउटपुट धारा: ?540mA
- लंबे समय तक अधिकतम आउटपुट करंट: ?450 mA
- वोल्टेज विनियमन: ±0.2 %
- लोड विनियमन: ±0.5 %
- आउटपुट तरंग और शोर (mVp-p): ?50
- स्विच ओवरशूट आयाम: ?5 %
- आउटपुट ओवर-करंट सुरक्षा: आउटपुट अधिकतम लोड A का 150-200%
- आउटपुट शॉर्ट सर्किट संरक्षण: सामान्य आउटपुट पर प्रत्यक्ष शॉर्ट सर्किट, शॉर्ट सर्किट हटाने के बाद स्वचालित रूप से सामान्य संचालन फिर से शुरू करें
शीर्ष विशेषताएं:
- UL, CE आवश्यकताओं को पूरा करता है
- अति-पतला, अति-छोटा डिज़ाइन
- कम तरंग और कम शोर
- आउटपुट अधिभार और शॉर्ट सर्किट संरक्षण
यह हाई-लिंक 12V 5W AC से DC पावर सप्लाई मॉड्यूल 5 वाट की पावर रेटिंग के साथ 120V AC से 230V AC तक 12V DC की आपूर्ति कर सकता है। यह उन छोटी परियोजनाओं के लिए आदर्श है जिनमें मेन से 12V आपूर्ति की आवश्यकता होती है। यह डायोड, वोल्टेज रेगुलेटर और ट्रांसफॉर्मर जैसे पारंपरिक पावर सप्लाई घटकों की जगह लेता है। कम तापमान वृद्धि, उच्च दक्षता और उच्च विश्वसनीयता जैसे लाभों के साथ, इसका व्यापक रूप से स्मार्ट होम, ऑटोमेशन, संचार उपकरण और इंस्ट्रूमेंटेशन उद्योगों में उपयोग किया जाता है।
स्विचिंग सोर्स डिज़ाइन ग्रिड में उतार-चढ़ाव के बावजूद स्थिर वोल्टेज आउटपुट सुनिश्चित करता है। यह पीसीबी पर माउंट करने योग्य है, जिससे यह विभिन्न अनुप्रयोगों के लिए सुविधाजनक है।
पर्यावरणीय स्थितियाँ:
- तकनीकी संकेतक: एकल बिट
- कार्य तापमान: -20-60 +डिग्री
- भंडारण तापमान: +80-40 डिग्री
- सापेक्ष आर्द्रता: 5-95%
- ठंडा करने का तरीका: प्राकृतिक ठंडा करना
- वायुमंडलीय दबाव: 80-106Kpa
- ऊँचाई: 2000 मीटर या उससे कम
*चित्र केवल चित्रण के लिए हैं; वास्तविक उत्पाद भिन्न हो सकता है।
