F2405XT-1WR2 श्रृंखला
उच्च इनपुट से आउटपुट अलगाव वोल्टेज के साथ वितरित बिजली आपूर्ति प्रणालियों के लिए डिज़ाइन किया गया।
- I/p वोल्टेज रेंज: 21.6-26.4vdc
- नाममात्र वोल्टेज: 24Vdc
- ओ/पी वोल्टेज: 5V
- ओ/पी करंट: 200/20(mA)
- वाट क्षमता: 1W
- अलगाव: 3kVdc
- पैकेज: एसएमडी
विशेषताएँ:
- निरंतर शॉर्ट-सर्किट सुरक्षा
- ऑपरेटिंग परिवेश तापमान रेंज: -40°C से +105°C
- 80% तक उच्च दक्षता
- I/O अलगाव परीक्षण वोल्टेज 3k VDC
F2405XT-1WR2 श्रृंखला वितरित विद्युत आपूर्ति प्रणालियों में उपयोग के लिए डिज़ाइन की गई है और विशेष रूप से शुद्ध डिजिटल सर्किट, निम्न-आवृत्ति एनालॉग सर्किट, शोर और हस्तक्षेप रद्द करने वाले सर्किट, रिले-संचालित सर्किट और डेटा स्विचिंग सर्किट जैसे अनुप्रयोगों के लिए उपयुक्त है। यह उन जगहों पर आदर्श है जहाँ इनपुट विद्युत आपूर्ति वोल्टेज ±10%Vin या उससे कम के परिवर्तन के साथ अपेक्षाकृत स्थिर है और 3000VDC तक के उच्च इनपुट-टू-आउटपुट आइसोलेशन वोल्टेज की आवश्यकता होती है। यह मॉड्यूल उन अनुप्रयोगों के लिए भी उपयुक्त है जहाँ तरंग और शोर या सख्त आउटपुट विनियमन की आवश्यकता उतनी सख्त नहीं होती है।
विशिष्ट अनुप्रयोग क्षेत्रों में प्री-स्टेज हस्तक्षेप अलगाव, ग्राउंड हस्तक्षेप रद्दीकरण, शुद्ध डिजिटल सर्किट, वोल्टेज अलगाव रूपांतरण, सामान्य कम आवृत्ति एनालॉग सर्किट और रिले ड्राइव सर्किट शामिल हैं।
पैकेज में शामिल हैं:

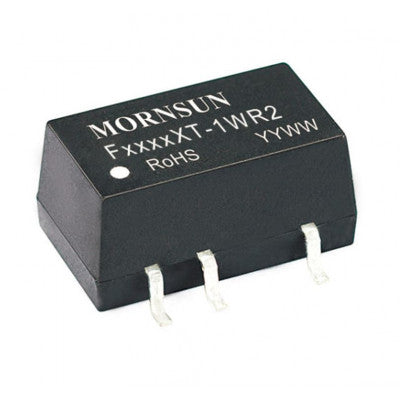

- 1 x F2405XT-1WR2 मोर्नसन 24V से 5V DC-DC कनवर्टर 1W पावर सप्लाई मॉड्यूल - SMD पैकेज
चित्र केवल चित्रण के लिए हैं; वास्तविक उत्पाद भिन्न हो सकता है।
