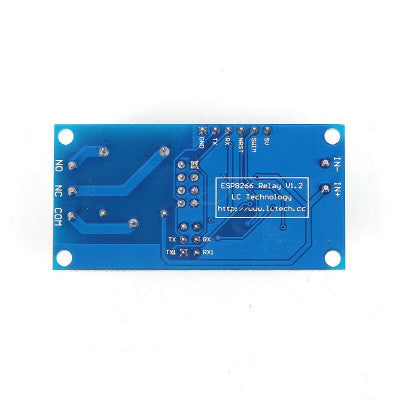

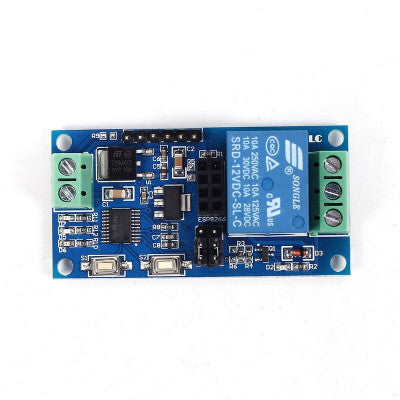

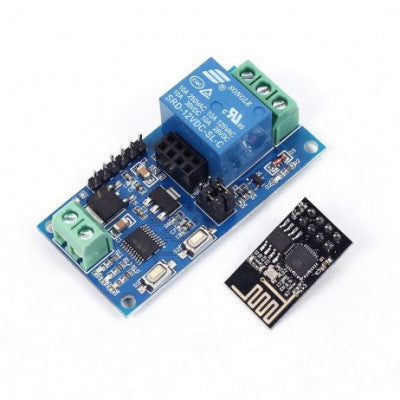

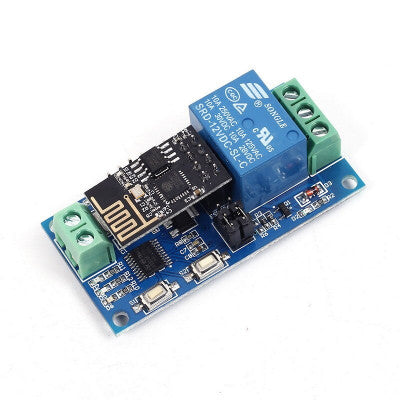

ESP8266 ESP-01 12V 1 चैनल WiFi रिले मॉड्यूल
इस वाईफाई रिले मॉड्यूल के साथ बड़े वोल्टेज को वायरलेस तरीके से नियंत्रित करें।
- ऑनबोर्ड रिले: 5V, 10A/250V AC, 10A/30V DC
- संचरण दूरी: 400 मीटर (अधिकतम)
- ऑपरेटिंग वोल्टेज: 12V
- बॉड दर: 9600
- पैकेज में शामिल हैं: 1 x ESP8266 ESP-01 12V 1 चैनल WiFi रिले मॉड्यूल
शीर्ष विशेषताएं:
- डायोड प्रवाह संरक्षण
- कम प्रतिक्रिया समय
- ESP8266 के माध्यम से नियंत्रण
- वायरलेस रिले सक्रियण
इस वाईफाई रिले मॉड्यूल में एक ESP8266 वाईफाई मॉड्यूल और माइक्रोकंट्रोलर लगा है। यह वायरलेस कंट्रोल रिले के लिए सेल फ़ोन ऐप और लोकल एरिया नेटवर्क (LAN) के भीतर कार्यान्वयन के लिए सीरियल पोर्ट निर्देश भेजेगा। यह मॉड्यूल आपके प्रोजेक्ट में वाईफाई के माध्यम से उच्च वोल्टेज को नियंत्रित करने के लिए आदर्श रूप से उपयुक्त है। यह एक 1-चैनल रिले मॉड्यूल है जिसका उपयोग 250V AC और 30V DC तक सक्रिय करने के लिए किया जा सकता है। यह आपको ESP8266 मॉड्यूल से सिग्नल मिलने पर डिवाइस नियंत्रण, रिमोट लाइट संचालन, या ट्रिगरिंग सिस्टम बनाने की अनुमति देता है।
मॉड्यूल में एक एलईडी है जो मॉड्यूल की स्थिति के अनुसार जलती है। एक लाल पावर एक्टिवेशन एलईडी, जो IN पिन पर सिग्नल मिलने पर जलती है। सिग्नल मिलने पर, रिले के ट्रिगर होने पर एक क्लिक की ध्वनि सुनाई देती है, जो आउटपुट पिनों को जोड़ती है। रिले को इसमें शामिल ESP8266 के माध्यम से नियंत्रित किया जाता है। पूर्ण संचालन से पहले इसे UART के माध्यम से कॉन्फ़िगर करना होगा। एक बार प्रोग्राम और पावर हो जाने के बाद, यह अपनी देखभाल खुद करेगा, जिससे यह इंटरनेट ऑफ़ थिंग्स (IOT) आधारित परियोजनाओं में उपयोग के लिए आदर्श है।
उपयोग विधि: ऑनबोर्ड ESP8266 वाईफ़ाई मॉड्यूल में तीन ऑपरेटिंग मोड हैं: STA (क्लाइंट), AP (हॉट), STA + AP (क्लाइंट + हॉट)। मॉड्यूल के संचालन के अनुसार, संबंधित वाईफ़ाई मॉड्यूल मोड का चयन किया जाता है। मॉड्यूल को कंप्यूटर पर सीरियल डिबगिंग सॉफ़्टवेयर और USB से TTL मॉड्यूल का उपयोग करके AT कमांड भेजने की आवश्यकता होती है ताकि वाईफ़ाई मॉड्यूल, USB से TTL मॉड्यूल RX, TX, GND पिन, और फिर मॉड्यूल को TX, RX, GND पिन, IN +, IN 5V पावर सप्लाई पर कॉन्फ़िगर किया जा सके।
* चित्र केवल चित्रण के लिए हैं; वास्तविक उत्पाद भिन्न हो सकते हैं।
