E1505S-1WR2 श्रृंखला
3kV आइसोलेशन वोल्टेज के साथ कॉम्पैक्ट SIP पैकेज DC-DC कनवर्टर
- I/p वोल्टेज रेंज: 13.5-16.5vdc
- नाममात्र वोल्टेज: 15Vdc
- ओ/पी वोल्टेज: ±5V
- ओ/पी करंट: ±100/10(mA)
- वाट क्षमता: 1W
- अलगाव: 3kVdc
- पैकेज: एसआईपी
शीर्ष विशेषताएं:
- कॉम्पैक्ट एसआईपी पैकेज
- उद्योग मानक पिन-आउट
- 81% तक उच्च दक्षता
- I/O अलगाव परीक्षण वोल्टेज 3k VDC
E1505S-1WR2 श्रृंखला विशेष रूप से उन अनुप्रयोगों के लिए डिज़ाइन की गई है जहाँ वितरित विद्युत आपूर्ति प्रणाली में पृथक वोल्टेज की आवश्यकता होती है। यह उन परिदृश्यों के लिए उपयुक्त है जहाँ इनपुट विद्युत आपूर्ति वोल्टेज स्थिर हो (वोल्टेज परिवर्तन: ±10%Vin), इनपुट और आउटपुट के बीच पृथक्करण आवश्यक हो (पृथक वोल्टेज ±3000VDC), और लाइन विनियमन, भार विनियमन और कम तरंग शोर की कोई उच्च आवश्यकता न हो। शुद्ध डिजिटल सर्किट, निम्न-आवृत्ति एनालॉग सर्किट, रिले-संचालित सर्किट आदि के लिए आदर्श।
परिचालन परिवेश तापमान सीमा: -40°C से +105°C. EN60950, UL60950 अनुमोदित.
पैकेज में शामिल हैं:

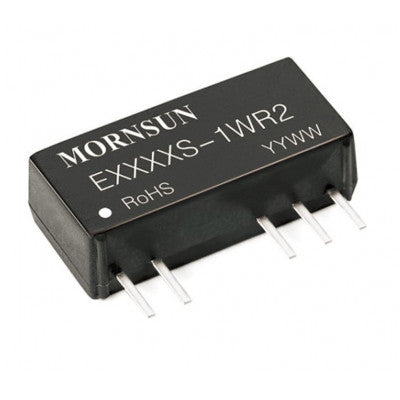

- 1 x E1505S-1WR2 मोर्नसन 15V से ±5V DC-DC कनवर्टर 1W पावर सप्लाई मॉड्यूल - कॉम्पैक्ट SIP पैकेज
चित्र केवल चित्रण के लिए हैं; वास्तविक उत्पाद भिन्न हो सकता है।
