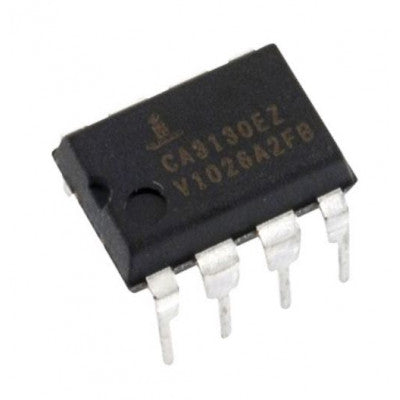

CA3130 ऑप एम्प्स
असाधारण प्रदर्शन के लिए CMOS और द्विध्रुवी ट्रांजिस्टरों को संयोजित करने वाले ऑप एम्प्स।
- डीसी आपूर्ति वोल्टेज: 16V
- विभेदक इनपुट वोल्टेज: 8V
- डीसी इनपुट वोल्टेज: (V+ +8V) से (V- -0.5V)
- इनपुट-टर्मिनल करंट: 1mA
- ऑपरेटिंग तापमान रेंज: 50°C से 125°C
- आउटपुट शॉर्ट-सर्किट अवधि: अनिश्चित
विशेषताएँ:
- उच्च ZI = 1.5 T? (1.5 x 10^12?) MOSFET इनपुट स्टेज
- निम्न II: 15V पर 5pA (Typ), 5V संचालन पर 2pA (Typ)
- एकल-आपूर्ति अनुप्रयोग समर्थन
- कॉमन-मोड इनपुट-वोल्टेज रेंज में नेगेटिव सप्लाई रेल शामिल है
CA3130 ऑप एम्प इनपुट सर्किट में गेट-प्रोटेक्टेड PMOS ट्रांजिस्टर का उपयोग करते हैं, जो बहुत उच्च इनपुट प्रतिबाधा और कम इनपुट करंट प्रदान करते हैं। CMOS आउटपुट स्टेज के साथ, आउटपुट वोल्टेज सप्लाई रेल के करीब स्विंग कर सकता है। ये सर्किट 5V से 16V तक के सप्लाई वोल्टेज पर काम करते हैं और एक बाहरी कैपेसिटर द्वारा इनका फेज़ कम्पेन्सेशन किया जा सकता है। CA3130A वेरिएंट, CA3130 की तुलना में बेहतर इनपुट विशेषताएँ प्रदान करता है।
टर्मिनल प्रावधान ऑफसेट वोल्टेज समायोजन और आउटपुट स्टेज के स्ट्रोबिंग की अनुमति देते हैं। CA3130 ऑप एम्प उन अनुप्रयोगों के लिए आदर्श हैं जिनमें ऑफसेट-नल क्षमता की आवश्यकता होती है और ये असाधारण गति प्रदर्शन प्रदान करते हैं।
अधिक जानकारी चाहिए या थोक मूल्य निर्धारण में रुचि है? हमारी बिक्री टीम से सीधे संपर्क करें - sales02@thansiv.com +91-8095406416
*चित्र केवल उदाहरण के लिए हैं; वास्तविक उत्पाद भिन्न हो सकता है।*
