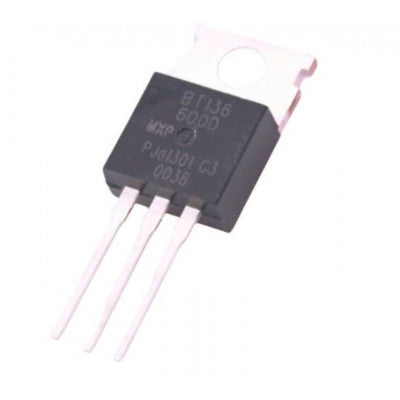

BT136 600V - 4A ट्रायैक
डिजिटल उपकरणों के साथ एसी लोड को नियंत्रित करने के लिए बिल्कुल उपयुक्त
- प्रकार: ट्रायैक
- गैर-पुनरावृत्ति ऑन-स्टेट करंट: 27 A
- रेटेड दोहरावदार ऑफ-स्टेट वोल्टेज VDRM: 600 V
- ऑफ-स्टेट लीकेज करंट @ VDRM IDRM: 100 uA
- ऑन-स्टेट वोल्टेज: 1.7 V
- पैकेज: TO-220-3
शीर्ष विशेषताएं:
- अत्यधिक संवेदनशील द्वार
- मुख्य उपकरण नियंत्रण के लिए उपयुक्त
- 220V विद्युत उपकरणों के लिए 4A क्षमता
- पंखे और एलईडी लाइट नियंत्रण के लिए बिल्कुल सही
BT136 एक TRIAC है जिसका अधिकतम टर्मिनल करंट 4A है। इसका गेट थ्रेशोल्ड वोल्टेज बहुत कम है, जो इसे डिजिटल सर्किट के साथ संगत बनाता है। एक द्वि-दिशात्मक स्विचिंग उपकरण के रूप में, इसका उपयोग आमतौर पर AC अनुप्रयोगों के लिए किया जाता है। यदि आपको माइक्रोकंट्रोलर जैसे डिजिटल उपकरण से 6A से कम खपत वाले AC लोड को नियंत्रित करना है, तो BT136 एक बेहतरीन विकल्प है।
पिन कॉन्फ़िगरेशन:
मुख्य टर्मिनल 1 (पिन 1) - एसी मेन्स के फेज या न्यूट्रल से जुड़ा हुआ
मुख्य टर्मिनल 2 (पिन 2) - एसी मेन्स के फेज या न्यूट्रल से जुड़ा हुआ
गेट (पिन 3) - एस.सी.आर. को ट्रिगर करने के लिए उपयोग किया जाता है।
पैकेज में शामिल हैं: 1 x BT136 600V - 4A ट्रायैक
* चित्र केवल चित्रण के लिए हैं; वास्तविक उत्पाद भिन्न हो सकते हैं।
