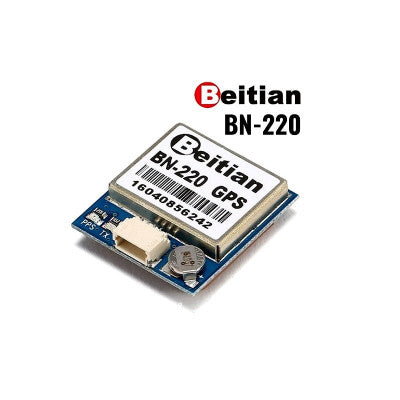

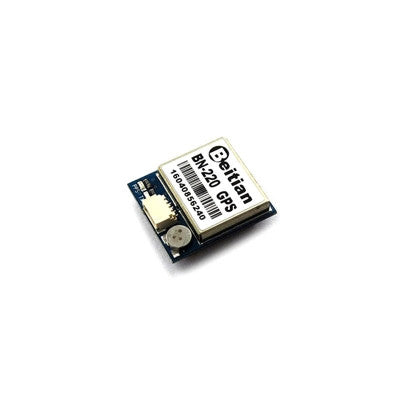

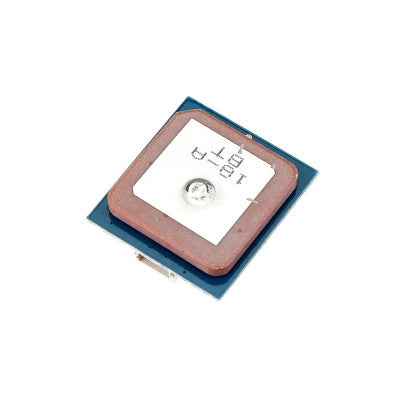

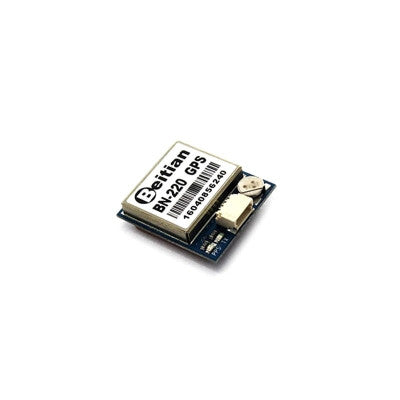

Beitian डुअल BN-220 GPS GLONASS एंटीना मॉड्यूल TTL लेवल RC ड्रोन
यह BN-220 GPS मॉड्यूल गति प्रदर्शन प्रदान करता है और रास्पबेरी पाई के लिए किसी ड्राइवर की आवश्यकता नहीं होती है।
- चिपसेट: 8030-KT
- प्राप्ति प्रारूप: GPS, GLONASS, Galileo, BeiDou, QZSS, SBAS
- आवृत्ति: GPS L1, GLONASS L1, BeiDou B1, SBAS L1, Galileo E1
- चैनल: 72 चैनल खोज रहे हैं
- संवेदनशीलता: ट्रैकिंग: -167dBm
- पुनः अधिग्रहण: -160dBm
- कोल्ड स्टार्ट: -148dBm
- हॉट स्टार्ट: -156dBm
- स्थिति क्षैतिज सटीकता: 2.0 मीटर सीईपी 2डी आरएमएस एसबीएएस सक्षम (विशिष्ट खुला आकाश)
शीर्ष विशेषताएं:
- गति प्रदर्शन क्षमता
- रास्पबेरी पाई के लिए किसी ड्राइवर की आवश्यकता नहीं
- 72 चैनल खोज रहे हैं
- -167dBm पर उच्च संवेदनशीलता ट्रैकिंग

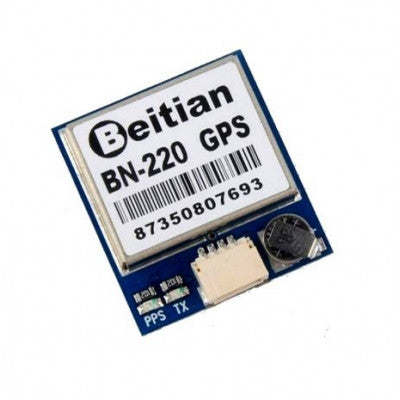

जब TX LED नीले रंग में चमकती है, तो डेटा आउटपुट सक्रिय होता है। GPS स्थिर न होने पर PPS LED जलती नहीं है और स्थिर होने पर लाल रंग में चमकती है।

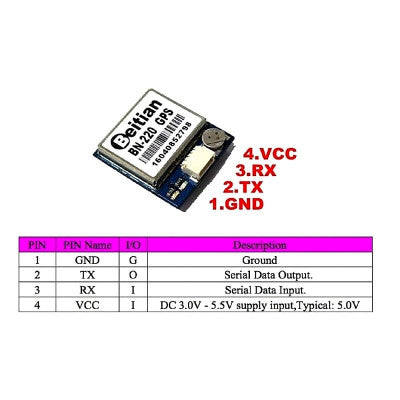

- मॉड्यूल पिन:
- 1. जीएनडी, ग्राउंडेड
- 2. TX, डेटा मॉड्यूल आउटपुट
- 3. आरएक्स, डेटा एंट्री मॉड्यूल
- 4. वीसीसी, पावर सप्लाई मॉड्यूल, 2.8V-6.0V

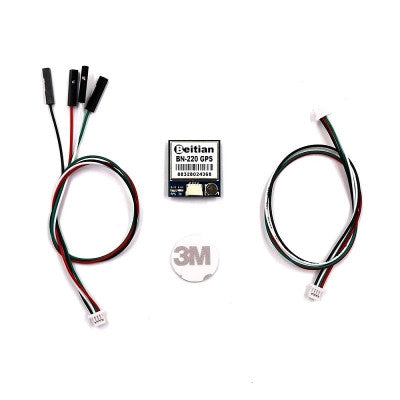

- पैकेज में शामिल हैं: 1 x Beitian डुअल BN-220 GPS GLONASS एंटीना मॉड्यूल TTL लेवल RC ड्रोन
विशेष विवरण:
- वेग: 0.1 मी/सेकंड 95% (एसए छूट)
- समय: 1us GPS समय के साथ सिंक्रनाइज़
- अधिग्रहण समय: ठंडा प्रारंभ: 26s, गर्म प्रारंभ: 25s, गर्म प्रारंभ: 1s
- डेटा और अपडेट दर: समर्थन दर: 4800bps से 921600bps, डिफ़ॉल्ट 9600bps
- डेटा स्तर: TTL या RS-232, डिफ़ॉल्ट TTL स्तर
- डेटा प्रोटोकॉल: NMEA-0183 या UBX, डिफ़ॉल्ट NMEA-0183
- एकल GNSS: 1Hz-18Hz
- समवर्ती GNSS: 1Hz-10Hz, डिफ़ॉल्ट 1Hz
परिचालन सीमाएँ:
- ऊँचाई: 50,000 मीटर अधिकतम
- वेग: 515 मीटर/सेकंड अधिकतम
- त्वरण: 4g से कम
बिजली की खपत:
- वीसीसी: डीसी वोल्टेज 3.0V-5.5V, विशिष्ट: 5.0V
- वर्तमान: कैप्चर 50mA/5.0V
- ऑपरेटिंग तापमान: -40°C ~ +85°C
- भंडारण तापमान: -40°C ~ +105°C

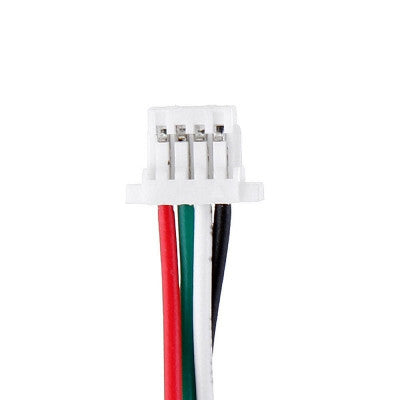

4 पिन पैच सीट के बीच 1.00 मिमी की दूरी वाला कनेक्टर। डेटा आउटपुट के लिए नीले रंग में TX LED और GPS स्थिति के लिए लाल रंग में PPS LED वाला संकेतक।

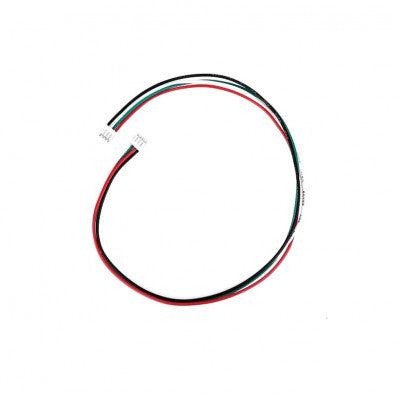

वायरिंग: GND, TX आउटपुट, RX इनपुट, VCC (3.0V-5.5V)
आयाम (मिमी): 22 x 20 x 6
वजन (ग्राम): 5.3
* चित्र केवल चित्रण के लिए हैं; वास्तविक उत्पाद भिन्न हो सकते हैं।
