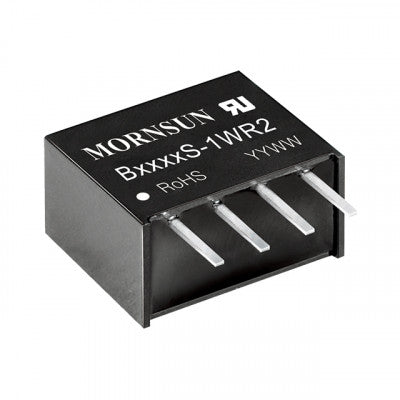

B2424S-1WR2 मोर्नसन 24V से 24V DC-DC कनवर्टर 1W पावर सप्लाई मॉड्यूल
उच्च दक्षता और कॉम्पैक्ट डिजाइन के साथ वितरित बिजली आपूर्ति प्रणालियों के लिए डिज़ाइन किया गया।
- मॉडल संख्या: B2424S-1WR2
- इनपुट वोल्टेज रेंज: 21.6-26.4 Vdc
- नाममात्र वोल्टेज: 24 Vdc
- आउटपुट वोल्टेज: 24V
- आउटपुट करंट: 42/4(mA)
- वाट क्षमता: 1W
- अलगाव वोल्टेज: 1.5 kVdc
- पैकेज: कॉम्पैक्ट एसआईपी
- आकार: 11.60 मिमी (लंबाई) X 6.00 मिमी (चौड़ाई) X 10.16 मिमी (ऊंचाई)
- वजन: 1.3 ग्राम
विशेषताएँ:
- UL, CE आवश्यकताओं को पूरा करता है
- निरंतर शॉर्ट-सर्किट सुरक्षा
- 80% तक उच्च दक्षता
- परिचालन परिवेश तापमान -40°C से +105°C
यह मोर्नसन 24V से 24V DC-DC कन्वर्टर 1W पावर सप्लाई मॉड्यूल वितरित पावर सप्लाई सिस्टम में उपयोग के लिए डिज़ाइन किया गया है। यह विशेष रूप से शुद्ध डिजिटल सर्किट, कम आवृत्ति वाले एनालॉग सर्किट, रिले-संचालित सर्किट और डेटा स्विचिंग सर्किट जैसे अनुप्रयोगों के लिए उपयुक्त है। यह मॉड्यूल कई विशेषताओं से लैस है, जिसमें एक कॉम्पैक्ट SIP पैकेज, उच्च दक्षता और -40°C से +105°C तक की ऑपरेटिंग तापमान रेंज शामिल है।
यह मॉड्यूल ऐसे परिदृश्यों के लिए डिज़ाइन किया गया है जहाँ इनपुट पावर सप्लाई वोल्टेज ±10%Vin या उससे कम के अंतर के साथ अपेक्षाकृत स्थिर रहता है। इसके लिए 1500VDC तक के इनपुट-आउटपुट आइसोलेशन वोल्टेज की आवश्यकता होती है और यह कम तरंग और शोर के साथ एक सख्त आउटपुट विनियमन प्रदान करता है।
पैकेज में एक कॉम्पैक्ट एसआईपी पैकेज में 1 x B2424S-1WR2 मोर्नसन 24V से 24V डीसी-डीसी कनवर्टर 1W पावर सप्लाई मॉड्यूल शामिल है।
संबंधित दस्तावेज़: मोर्नसन B2424S-1WR2 डेटाशीट
* चित्र केवल चित्रण के लिए हैं; वास्तविक उत्पाद भिन्न हो सकते हैं।
