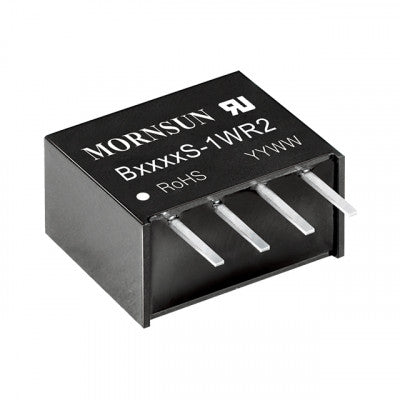

B2405S-1WR2 मोर्नसन 24V से 5V DC-DC कनवर्टर 1W पावर सप्लाई मॉड्यूल
उच्च दक्षता और कॉम्पैक्ट डिजाइन के साथ वितरित बिजली आपूर्ति प्रणालियों के लिए डिज़ाइन किया गया।
- मॉडल संख्या: B2405S-1WR2
- इनपुट वोल्टेज रेंज: 21.6-26.4 Vdc
- नाममात्र वोल्टेज: 24 Vdc
- आउटपुट वोल्टेज: 5V
- आउटपुट करंट: 200/20(mA)
- वाट क्षमता: 1W
- अलगाव वोल्टेज: 1.5 kVdc
- पैकेज: कॉम्पैक्ट एसआईपी
- आकार: 11.60 मिमी (लंबाई) X 6.00 मिमी (चौड़ाई) X 10.16 मिमी (ऊंचाई)
- वजन: 1.3 ग्राम
विशेषताएँ:
- UL, CE आवश्यकताओं को पूरा करता है
- निरंतर शॉर्ट-सर्किट सुरक्षा
- 80% तक उच्च दक्षता
- परिचालन परिवेश तापमान -40°C से +105°C
यह मोर्नसन 24V से 5V DC-DC कन्वर्टर 1W पावर सप्लाई मॉड्यूल वितरित पावर सप्लाई सिस्टम में उपयोग के लिए डिज़ाइन किया गया है। यह विशेष रूप से शुद्ध डिजिटल सर्किट, कम-आवृत्ति वाले एनालॉग सर्किट, रिले-संचालित सर्किट और डेटा स्विचिंग सर्किट जैसे अनुप्रयोगों के लिए उपयुक्त है। यह मॉड्यूल कई विशेषताओं से लैस है, जिसमें एक कॉम्पैक्ट SIP पैकेज, उच्च दक्षता और -40°C से +105°C तक का ऑपरेटिंग तापमान शामिल है।
यह मॉड्यूल उन परिस्थितियों के लिए डिज़ाइन किया गया है जहाँ इनपुट पावर सप्लाई वोल्टेज ±10%Vin या उससे कम के अंतर के साथ अपेक्षाकृत स्थिर रहता है। इसके लिए 1500VDC तक के इनपुट-आउटपुट आइसोलेशन वोल्टेज की आवश्यकता होती है। यह मॉड्यूल सख्त आउटपुट रेगुलेशन और कम तरंग और शोर की आवश्यकता को भी पूरा करता है।
पैकेज में एक कॉम्पैक्ट एसआईपी पैकेज में 1 x B2405S-1WR2 मोर्नसन 24V से 5V डीसी-डीसी कनवर्टर 1W पावर सप्लाई मॉड्यूल शामिल है।
संबंधित दस्तावेज़: मोर्नसन B2405S-1WR2 डेटाशीट
* चित्र केवल चित्रण के लिए हैं; वास्तविक उत्पाद भिन्न हो सकते हैं।
