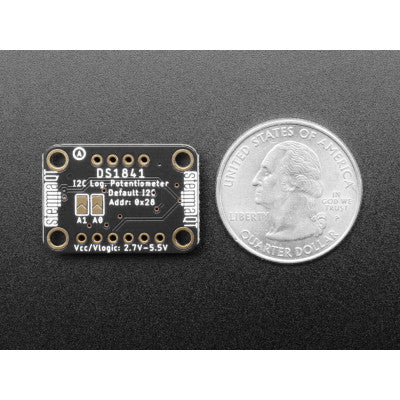

Adafruit DS1841 I2C डिजिटल 10K पोटेंशियोमीटर ब्रेकआउट STEMMA QT Qwiic
मैनुअल नॉब घुमाए बिना सर्किट समायोजन के लिए एक प्रोग्रामयोग्य प्रतिरोधक।
- प्रतिरोध सीमा: 22kOhms से 3.7k Ohms
- टैप पॉइंट्स: 128
- संगतता: स्पार्क फन qwiic-संगत STEMMA QT कनेक्टर
- माइक्रो संगतता: 3.3V या 5V
-
विशेषताएँ:
- काम करना आसान
- लघुगणकीय प्रतिरोध
- तापमान-आधारित प्रतिरोध समायोजन
- Arduino और सर्किट पायथन/पायथन 3 ड्राइवर उपलब्ध हैं
जब आप नॉब घुमाकर अपने सर्किट को बदलना चाहते हैं, तो पोटेंशियोमीटर सबसे उपयुक्त उपकरण हैं। कई बार ऐसा होता है कि आपको बिना नॉब घुमाए ही अपने सर्किट को एडजस्ट करना पड़ता है, और मैक्सिम का DS1841 I2C लॉगरिदमिक रेज़िस्टर ऐसा कर सकता है। यह एक प्रोग्रामेबल रेज़िस्टर है, जो DS3502 I2C पोटेंशियोमीटर जैसे I2C पोटेंशियोमीटर जैसा ही है, तो फिर दूसरा रेज़िस्टर क्यों?
दोनों के बीच मुख्य अंतर यह है कि वाइपर में किए गए बदलावों के संबंध में प्रतिरोध कैसे बदलता है। DS3502 का प्रतिरोध वाइपर की सेटिंग के साथ एक रैखिक संबंध रखता है। हर बार जब आप वाइपर में एक निश्चित मात्रा में बदलाव करते हैं, तो प्रतिरोध भी उतनी ही मात्रा में बदलेगा। DS1841 में, प्रतिरोध और वाइपर सेटिंग के बीच का संबंध लघुगणकीय होता है। इसका मतलब है कि जैसे-जैसे वाइपर सेटिंग बदलती है, प्रतिरोध की मात्रा इस बात पर निर्भर करेगी कि वाइपर की रेंज में वर्तमान सेटिंग कहाँ है।
इसके अतिरिक्त, यह तालिका आपको -39 और 100 डिग्री सेल्सियस के बीच 70 तापमान वृद्धि के लिए वाइपर सेटिंग निर्दिष्ट करने की अनुमति देती है, साथ ही उस सीमा से ऊपर या नीचे के लिए एक-एक सेटिंग भी। आप वाइपर को LUT में किसी भी प्रविष्टि पर मैन्युअल रूप से सेट भी कर सकते हैं। हमने इसे आवश्यक सपोर्ट सर्किटरी और स्पार्क फन क्विक-संगत STEMMA QT कनेक्टर के साथ एक ब्रेकआउट PCB पर लगाया है ताकि आप इसे बिना सोल्डरिंग के अन्य समान रूप से सुसज्जित बोर्डों के साथ उपयोग कर सकें। QT केबल शामिल नहीं है, लेकिन हमारे पास दुकान में कई प्रकार के उपलब्ध हैं। यह उपयोगी छोटा सहायक 3.3V या 5V माइक्रो के साथ काम कर सकता है।
लॉग पोटेंशियोमीटर का उपयोग ऑडियो अनुप्रयोगों में वॉल्यूम नियंत्रण जैसे कार्यों के लिए किया जाता है क्योंकि ये ध्वनि के प्रति मानव कान की प्रतिक्रिया से बेहतर ढंग से मेल खाते हैं। DS1841 को तापमान के आधार पर हिस्टैरिसीस के साथ अपने प्रतिरोध को समायोजित करने के लिए कॉन्फ़िगर किया जा सकता है ताकि चीज़ें इधर-उधर न उछलें। DS1841 में निर्मित LUT (लुक अप टेबल) का उपयोग करके तापमान क्षतिपूर्ति को समायोजित किया जा सकता है। यह कई प्रकार के डेवलपमेंट बोर्ड के साथ काम करने के लिए तैयार है। चीजों को और भी आसान बनाने के लिए, हमने आपके नए नॉब-रिप्लेसमेंट मित्र के साथ इंटरफेसिंग को आसान बनाने के लिए Arduino और Circuit Python/Python 3 ड्राइवर लिखे हैं।
* चित्र केवल चित्रण के लिए हैं; वास्तविक उत्पाद भिन्न हो सकते हैं।
