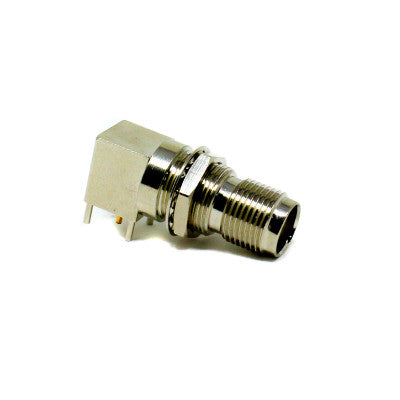

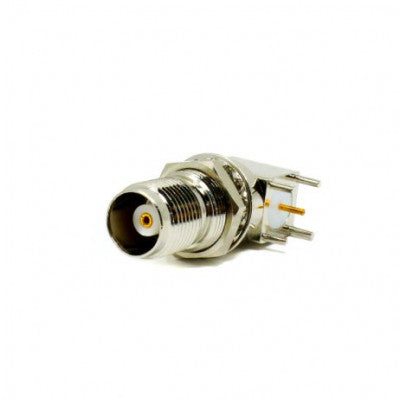

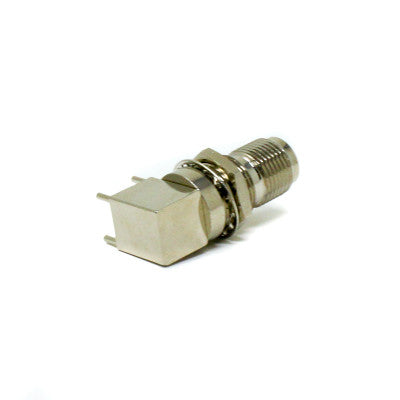

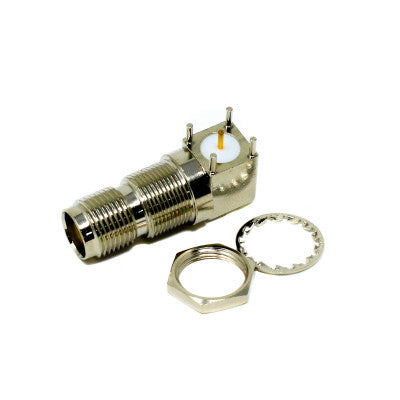

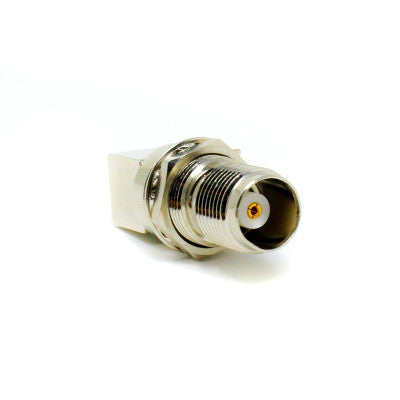

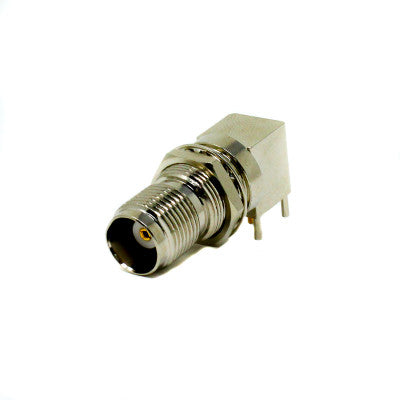

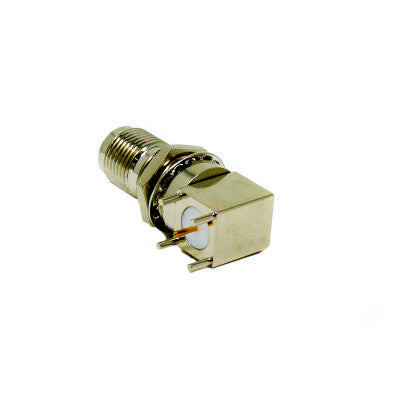

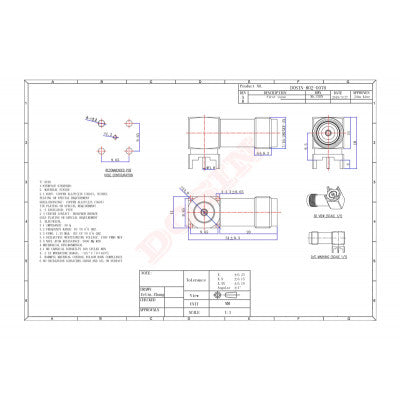

90 डिग्री TNC कनेक्टर महिला पीसीबी माउंट छेद के माध्यम से थ्रेडेड कस्टम
टिकाऊपन और परिशुद्धता के साथ उद्योग-मानक 50 ओम और 75 ओम केबलों को समाप्त करने के लिए डिज़ाइन किया गया।
- ब्रांड: एलेकबी
- अभिविन्यास: समकोण
- लिंग महिला
- माउंटिंग प्रकार: पीसीबी माउंट / पैनल माउंट
- समाप्ति शैली: सोल्डर प्रकार
- माउंटिंग विशेषता: बल्कहेड / थ्रू होल
- ध्रुवता: मानक
- बॉडी सामग्री: तांबा
- बॉडी प्लेटिंग: निकल प्लेटिंग
- प्रतिबाधा: 50 ओम
- शील्ड समाप्ति: NA
विशेषताएँ:
- सेलुलर मोबाइल फोन और विमानन नियंत्रण के लिए डिज़ाइन किया गया
- कंपन-तीव्र अनुप्रयोगों के लिए उच्च स्थायित्व
- 0-11 GHz माइक्रोवेव आवृत्तियों के लिए अनुकूलित
- बेहतर प्रदर्शन के लिए 50 ओम प्रतिबाधा
टीएनसी कनेक्टर्स का मुख्य अनुप्रयोग: सेलुलर मोबाइल फोन, विमानन नियंत्रण, टेलीमेट्री, ब्लूटूथ और जीपीएस, वायरलेस बेस स्टेशन, माइक्रोवेव घटक, रडार, नेटवर्क, एंटीना माउंट, मशीन से मशीन संचार, सुरक्षा उपकरण, इंस्ट्रूमेंटेशन।
विद्युत विशेषताओं:
- प्रतिबाधा: 50 ओम
- आवृत्ति रेंज: 50 ओम के लिए 0~11 गीगाहर्ट्ज़
- वीएसडब्ल्यूआर: सीधा प्रकार 1.3मैक्स / आर/ए प्रकार 1.5मैक्स
- परावैद्युत सहनशील वोल्टेज: 1500 V rms
- कार्यशील वोल्टेज: 500 V rms
- केंद्र संपर्क प्रतिरोध: 3.0 मीटर (मिलिओहम अधिकतम)
- बाहरी संपर्क प्रतिरोध: 2.0 मीटर (मिलिओहम अधिकतम)
- इन्सुलेशन प्रतिरोध: 5 10 मीटर (मिलिओहम न्यूनतम)

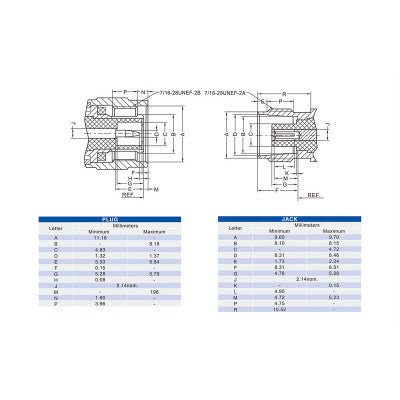

यांत्रिक विशेषताएं:
- युग्मन: 7/16-28 धागा
- संपर्क प्रतिधारण: 6 पाउंड न्यूनतम.
- संभोग स्थायित्व: 500 चक्र
पर्यावरणीय विशेषताएँ:
- तापमान सीमा: -65°C से +145°C
- युग्मन नट प्रतिधारण: 100 पाउंड न्यूनतम.
- कंपन: MIL-STD-202 Meth. 204
- संक्षारण प्रतिरोध: MIL-STD-202 मेथ. 101
पैकेज में शामिल हैं: 1 x 90 डिग्री TNC कनेक्टर फीमेल PCB माउंट थ्रू होल थ्रेडेड कस्टम
*चित्र केवल उदाहरण के लिए हैं; वास्तविक उत्पाद भिन्न हो सकता है।*
