74LS244 बफ़र्स/लाइन ड्राइवर
3-स्टेट बफ़र्स/ड्राइवरों के साथ प्रदर्शन और बोर्ड घनत्व में सुधार करें।
- आपूर्ति वोल्टेज: 7V
- इनपुट वोल्टेज: 7V
- ऑपरेटिंग फ्री एयर तापमान रेंज: 0°C से +70°C
- भंडारण तापमान सीमा: -65°C से +150°C
- पैकेज में शामिल हैं: 74LS244 SMD डेटाशीट
- 3-स्टेट आउटपुट सीधे बस लाइनों को चलाते हैं
- पीएनपी इनपुट बस लाइनों पर डीसी लोडिंग को कम करते हैं
- डेटा इनपुट पर हिस्टैरिसीस शोर मार्जिन में सुधार करता है
- विशिष्ट IOL (सिंक करंट) 24 mA
शीर्ष विशेषताएं:
74LS244 बफ़र्स/लाइन ड्राइवर, मेमोरी-एड्रेस ड्राइवर, क्लॉक ड्राइवर और बस-ओरिएंटेड ट्रांसमीटर/रिसीवर के रूप में उपयोग किए जाने वाले 3-स्टेट बफ़र्स/ड्राइवरों के प्रदर्शन और कॉम्पैक्टनेस को बेहतर बनाने के लिए बनाए गए हैं। इन घटकों में प्रत्येक कम धारा वाले PNP डेटा लाइन इनपुट पर 400 mV का हिस्टैरिसीस होता है, जो बेहतर शोर अस्वीकृति और उच्च फैन-आउट आउटपुट प्रदान करता है जो 133°C तक की टर्मिनेटेड लाइनों को चलाने के लिए उपयुक्त है।
इनवर्टिंग के लिए 10.5 ns और नॉन-इनवर्टिंग के लिए 12 ns के विशिष्ट प्रसार विलंब समय और 18 ns के विशिष्ट सक्षम/अक्षम समय के साथ, ये बफ़र्स/ड्राइवर विश्वसनीय और कुशल संचालन प्रदान करते हैं। सक्षम होने पर विशिष्ट विद्युत अपव्यय इनवर्टिंग के लिए 130 mW और नॉन-इनवर्टिंग कॉन्फ़िगरेशन के लिए 135 mW होता है।

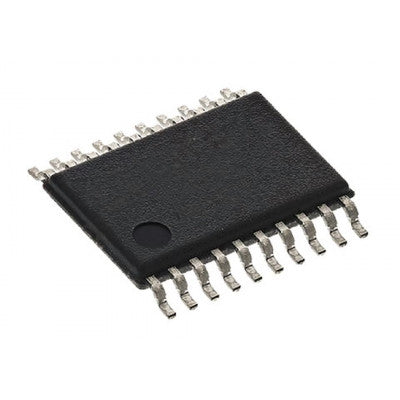

*चित्र केवल उदाहरण के लिए हैं; वास्तविक उत्पाद भिन्न हो सकता है।*
