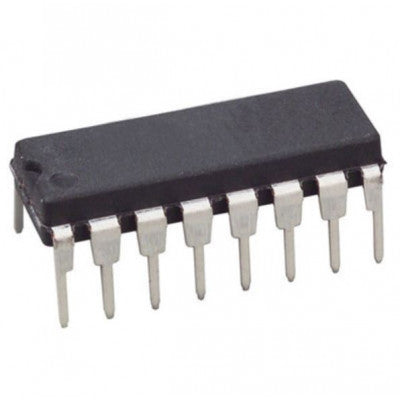

74LS193 अप/डाउन डिप-16 बाइनरी काउंटर
समकालिक संचालन और प्रोग्रामयोग्य सुविधाओं के साथ एक कुशल बाइनरी काउंटर।
- आपूर्ति वोल्टेज: 4.5 - 5.5 V
- ऑपरेटिंग परिवेश तापमान रेंज: -55 से 125 °C
- आउटपुट करंट — उच्च: -0.4 mA
- आउटपुट करंट — कम: 4 mA
विशेषताएँ:
- कम शक्ति 95 mW विशिष्ट अपव्यय
- उच्च गति 40 मेगाहर्ट्ज विशिष्ट गणना आवृत्ति
- समकालिक गणना
- एसिंक्रोनस मास्टर रीसेट और समानांतर लोड
74LS193 एक UP/DOWN DIP-16 बाइनरी काउंटर है। अलग-अलग काउंट अप और काउंट डाउन क्लॉक का उपयोग किया जाता है और किसी भी काउंटिंग मोड में सर्किट समकालिक रूप से संचालित होते हैं। आउटपुट क्लॉक इनपुट पर निम्न से उच्च संक्रमण के साथ समकालिक रूप से अवस्था बदलते हैं। अलग-अलग टर्मिनल काउंट अप और टर्मिनल काउंट डाउन आउटपुट दिए गए हैं जिनका उपयोग बिना किसी अतिरिक्त तर्क के बाद के चरणों के लिए क्लॉक के रूप में किया जाता है, जिससे बहु-चरण काउंटर डिज़ाइन सरल हो जाते हैं। अलग-अलग प्रीसेट इनपुट सर्किट को प्रोग्रामेबल काउंटर के रूप में उपयोग करने की अनुमति देते हैं। पैरेलल लोड (PL) और मास्टर रीसेट (MR) दोनों इनपुट एसिंक्रोनस रूप से क्लॉक को ओवरराइड करते हैं।
कैस्केडिंग सर्किटरी आंतरिक रूप से प्रदान की जाती है, और इनपुट क्लैंप डायोड उच्च गति समाप्ति प्रभावों को सीमित करते हैं।
संबंधित दस्तावेज़: 74LS193 आईसी डेटाशीट
* चित्र केवल चित्रण के लिए हैं; वास्तविक उत्पाद भिन्न हो सकते हैं।
