74LS161 4-बिट बाइनरी काउंटर आईसी
आंतरिक कैरी लुक-अहेड सुविधा के साथ एक समकालिक प्रतिवर्ती अप-डाउन काउंटर
- आपूर्ति वोल्टेज: 4.75 - 5.25V
- इनपुट उच्च वोल्टेज: 2.0V
- इनपुट कम वोल्टेज: 0.8V
- इनपुट क्लैंप डायोड वोल्टेज: -1.5V
- उच्च स्तरीय आउटपुट करंट: -0.4mA
- निम्न स्तर आउटपुट करंट: 8mA
विशेषताएँ:
- तुल्यकालिक रूप से प्रोग्राम करने योग्य
- तेजी से गिनती के लिए आंतरिक दृष्टिकोण
- n-बिट कैस्केडिंग के लिए कैरी आउटपुट
- समकालिक गिनती
74LS161 एक 4-बिट बाइनरी काउंटर के साथ आता है जिसमें सभी फ्लिप-फ्लॉप एक साथ क्लॉक करके सिंक्रोनस ऑपरेशन प्रदान करते हैं। बफर्ड क्लॉक इनपुट, क्लॉक इनपुट वेवफॉर्म के राइजिंग फ्रिंज पर स्थित चार फ्लिप-फ्लॉप को ट्रिगर करता है। लोड इनपुट सर्किटरी, कैस्केडेड काउंटरों के कैरी-इनेबल आउटपुट के साथ लोडिंग की अनुमति देता है।
74LS161 का क्लियर फ़ंक्शन सिंक्रोनस है। क्लियर इनपुट पर एक निम्न स्तर, क्लॉक, लोड या सक्षम इनपुट के स्तर की परवाह किए बिना, सभी चार फ्लिप-फ्लॉप आउटपुट को निम्न पर सेट कर देता है। यह सिंक्रोनस क्लियर, काउंट लंबाई को आसानी से संशोधित करने की अनुमति देता है।
गेट आउटपुट को क्लियर इनपुट से जोड़ा जाता है ताकि सभी निम्न आउटपुट के लिए काउंटर को समकालिक रूप से क्लियर किया जा सके।
विशेष विवरण:
- आपूर्ति वोल्टेज: 4.75 - 5.25V
- इनपुट उच्च वोल्टेज: 2.0V
- इनपुट कम वोल्टेज: 0.8V
- इनपुट क्लैंप डायोड वोल्टेज: -1.5V
- उच्च स्तरीय आउटपुट करंट: -0.4mA
- निम्न स्तर आउटपुट करंट: 8mA
पैकेज में शामिल हैं:

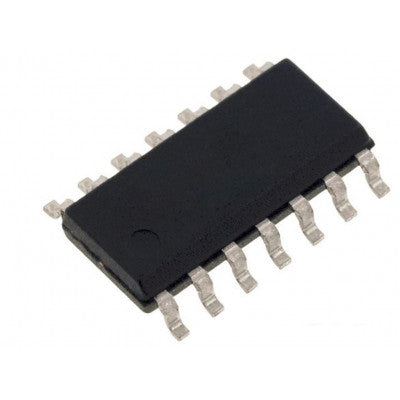

- 1 X 74LS161 IC - (SMD पैकेज) 4-बिट सिंक्रोनस बाइनरी काउंटर IC (74161 IC)
चित्र केवल चित्रण के लिए हैं; वास्तविक उत्पाद भिन्न हो सकता है।
