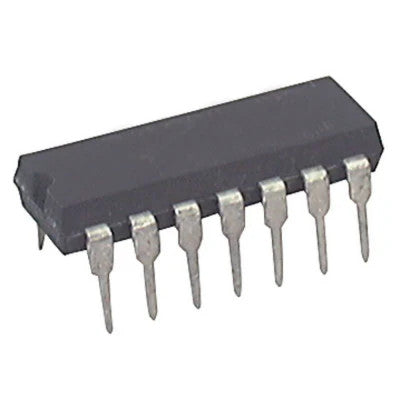

74LS161 4-बिट सिंक्रोनस बाइनरी काउंटर आईसी (74161)
आंतरिक कैरी लुक-अहेड सुविधा के साथ एक तुल्यकालिक प्रतिवर्ती अप-डाउन काउंटर।
- आपूर्ति वोल्टेज: 4.75 - 5.25V
- इनपुट उच्च वोल्टेज: 2.0V
- इनपुट कम वोल्टेज: 0.8V
- इनपुट क्लैंप डायोड वोल्टेज: -1.5V
- उच्च स्तरीय आउटपुट करंट: -0.4mA
- निम्न स्तर आउटपुट करंट: 8mA
- पैकेज में शामिल हैं: 1 X 74LS161 4-बिट सिंक्रोनस बाइनरी काउंटर IC (74161) DIP-14 पैकेज
विशेषताएँ:
- तुल्यकालिक रूप से प्रोग्राम करने योग्य
- तेजी से गिनती के लिए आंतरिक दृष्टिकोण
- n-बिट कैस्केडिंग के लिए कैरी आउटपुट
- समकालिक गिनती
74LS161 एक 4-बिट बाइनरी काउंटर के साथ आता है जिसे सिंक्रोनस रिवर्सिबल अप-डाउन काउंटिंग के लिए डिज़ाइन किया गया है। आंतरिक कैरी लुक-अहेड सुविधा सामान्य काउंटिंग ऑपरेशन के दौरान स्पाइक्स को रोककर उच्च-गति काउंटिंग डिज़ाइन को बेहतर बनाती है।
सभी फ्लिप-फ्लॉप द्वारा एक साथ क्लॉक किए गए समकालिक संचालन के साथ, आउटपुट काउंट-सक्षम इनपुट और आंतरिक गेटिंग के आधार पर एक साथ बदलते हैं। इससे एसिंक्रोनस काउंटरों से जुड़े आउटपुट काउंटिंग स्पाइक्स समाप्त हो जाते हैं।
बफ़र्ड क्लॉक इनपुट, क्लॉक इनपुट तरंग के बढ़ते किनारे पर स्थित चार फ़्लिप-फ़्लॉप को ट्रिगर करता है। काउंटर पूरी तरह से प्रोग्राम करने योग्य है, जिससे आउटपुट को निम्न या उच्च सेट करके एक विशिष्ट स्तर पर प्रीसेट किया जा सकता है।
लोड इनपुट सर्किटरी, कैस्केडेड काउंटरों के कैरी-इनेबल आउटपुट के साथ लोडिंग को सक्षम बनाती है। सिंक्रोनस क्लियर फ़ंक्शन, क्लॉक, लोड या इनेबल इनपुट की परवाह किए बिना, क्लियर इनपुट पर सभी फ्लिप-फ्लॉप आउटपुट को लो लेवल पर सेट करता है।
बफर्ड क्लॉक डाउन, अप और लोड इनपुट ड्राइव आवश्यकताओं को कम करते हैं, जिससे लंबे समानांतर शब्दों में अतिरिक्त क्लॉक ड्राइवरों की आवश्यकता न्यूनतम हो जाती है।
74LS161 को डायोड-क्लैम्प्ड इनपुट के साथ डिजाइन किया गया है और यह क्लॉक से Q आउटपुट तक 14 ns का विशिष्ट प्रसार समय, 32 MHz की क्लॉक आवृत्ति और 93mW का पावर अपव्यय प्रदान करता है।
क्लियर फ़ंक्शन समकालिक है, जिससे गिनती की लंबाई में आसानी से बदलाव किया जा सकता है। क्लियर इनपुट से जुड़ा गेट आउटपुट, सभी निम्न आउटपुट के काउंटर को समकालिक रूप से साफ़ करता है।
