M74HC646 हाई स्पीड CMOS ऑक्टल बस ट्रांसीवर और रजिस्टर
3-स्टेट आउटपुट और कम बिजली खपत के साथ उच्च गति CMOS ऑक्टल बस ट्रांसीवर।
- आपूर्ति वोल्टेज: -0.5 से +7 V
- डीसी इनपुट वोल्टेज: -0.5 से वीसीसी + 0.5 वी
- डीसी आउटपुट वोल्टेज: -0.5 से वीसीसी + 0.5 वी
- डीसी इनपुट डायोड करंट: +20 mA
- डीसी आउटपुट डायोड करंट: +20 mA
- डीसी आउटपुट स्रोत सिंक करंट प्रति आउटपुट पिन: +35 mA
- डीसी वीसीसी या ग्राउंड करंट: +70 mA
- शक्ति अपव्यय: 500 mW
- भंडारण तापमान: -65 से +150 °C
- लीड तापमान (10 सेकंड): 300 °C
विशेषताएँ:
- उच्च गति: fMAX = 73 MHz पर VCC = 5V
- कम बिजली अपव्यय: ICC = 4 µA पर TA = 25 °C
- उच्च शोर प्रतिरक्षा: VNIH = VNIL = 28% VCC (न्यूनतम)
- आउटपुट ड्राइव क्षमता 15 LSTTL लोड
ये उपकरण सिलिकॉन गेट C2 MOS तकनीक का उपयोग करके निर्मित किए गए हैं, जो उच्च गति प्रदर्शन और कम बिजली खपत प्रदान करते हैं। M74HC646 में 3-स्टेट आउटपुट वाले बस ट्रांसीवर सर्किट, D-प्रकार के फ्लिप-फ्लॉप और मल्टीप्लेक्स डेटा ट्रांसमिशन के लिए नियंत्रण सर्किटरी शामिल हैं। क्लॉक पिनों के निम्न-से-उच्च संक्रमण पर डेटा को रजिस्टरों में क्लॉक किया जा सकता है। सक्षम (G) और दिशा (DIR) पिन ट्रांसीवर कार्यों को नियंत्रित करते हैं, जिससे संग्रहीत और वास्तविक समय के डेटा का मल्टीप्लेक्सिंग संभव होता है। दिशा नियंत्रण, सक्षम G के सक्रिय होने पर डेटा बस चयन निर्धारित करता है। आइसोलेशन मोड में, डेटा एक या दोनों रजिस्टरों में संग्रहीत किया जा सकता है। एक समय में केवल एक बस (A या B) को ही चलाया जा सकता है।
जब कोई आउटपुट फ़ंक्शन अक्षम होता है, तो डेटा संग्रहण और संचरण के लिए इनपुट फ़ंक्शन सक्षम रहता है। अतिरिक्त सुरक्षा के लिए सभी इनपुट सुरक्षा सर्किट से सुसज्जित होते हैं।
पैकेज में शामिल हैं:

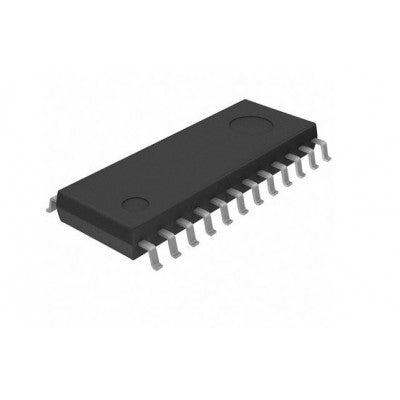

- 1 X 74HC646 IC - (SMD पैकेज) - ऑक्टल बस ट्रांसीवर रजिस्टर IC (74646 IC)
चित्र केवल चित्रण के लिए हैं; वास्तविक उत्पाद भिन्न हो सकता है।
