74HC574 हाई स्पीड ऑक्टल डी-टाइप फ्लिप-फ्लॉप
उच्च शोर उन्मुक्ति और कम बिजली खपत के लिए उन्नत सिलिकॉन-गेट पी-वेल सीएमओएस प्रौद्योगिकी।
- आपूर्ति वोल्टेज: VCC - 0.5 से +7.0V
- इनपुट वोल्टेज: -1.5V से VCC + 1.5V
- आउटपुट वोल्टेज: -0.5 से VCC + 0.5V
- क्लैंप डायोड करंट (IIK, IOK): ±20 mA
- डीसी आउटपुट करंट, प्रति पिन (IOUT): ±35 mA
- डीसी वीसीसी या जीएनडी करंट, प्रति पिन (आईसीसी): ±70 एमए
- भंडारण तापमान सीमा (TSTG): -65°C से +150°C
- पावर अपव्यय (पीडी): 600 mW (एसओ पैकेज केवल 500 mW)
- लीड तापमान (TL): 260°C (सोल्डरिंग 10 सेकंड)
विशेषताएँ:
- विशिष्ट प्रसार विलंब: 18 ns
- विस्तृत ऑपरेटिंग वोल्टेज रेंज: 2V–6V
- कम इनपुट धारा: 1 µA अधिकतम
- निम्न निष्क्रिय धारा: 80 µA अधिकतम
74HC574 हाई-स्पीड ऑक्टल D-टाइप फ्लिप-फ्लॉप बस-ऑर्गनाइज्ड सिस्टम में बस लाइनों के साथ इंटरफेसिंग के लिए डिज़ाइन किए गए हैं। ये पॉजिटिव एज ट्रिगर फ्लिप-फ्लॉप हैं, जो CLOCK (CK) इनपुट के पॉजिटिव ट्रांजिशन पर D इनपुट से डेटा को Q आउटपुट में ट्रांसफर करते हैं। जब आउटपुट कंट्रोल (OC) इनपुट पर एक उच्च लॉजिक लेवल लागू किया जाता है, तो सभी आउटपुट उच्च प्रतिबाधा अवस्था में चले जाते हैं।
74HC लॉजिक परिवार मानक 74LS लॉजिक परिवार के साथ संगत है, जो गति, कार्य और पिनआउट संगतता प्रदान करता है। सभी इनपुट VCC और ग्राउंड पर आंतरिक डायोड क्लैंप द्वारा स्थैतिक डिस्चार्ज क्षति से सुरक्षित हैं।

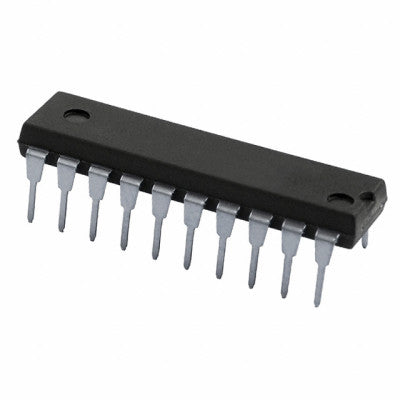

* चित्र केवल चित्रण के लिए हैं; वास्तविक उत्पाद भिन्न हो सकते हैं।
