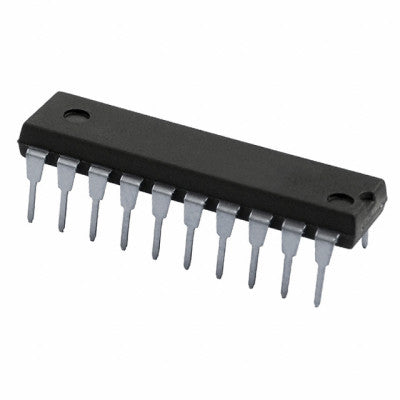

74HC573 हाई स्पीड ऑक्टल डी-टाइप लैचेस
उच्च शोर उन्मुक्ति और कम बिजली खपत के लिए उन्नत सिलिकॉन-गेट पी-वेल सीएमओएस प्रौद्योगिकी।
- आपूर्ति वोल्टेज: VCC - 0.5 से +7.0V
- इनपुट वोल्टेज: -1.5V से VCC + 1.5V
- आउटपुट वोल्टेज: -0.5 से VCC + 0.5V
- क्लैंप डायोड करंट (IIK, IOK): ±20 mA
- डीसी आउटपुट करंट, प्रति पिन (IOUT): ±35 mA
- डीसी वीसीसी या जीएनडी करंट, प्रति पिन (आईसीसी): ±70 एमए
- भंडारण तापमान सीमा (TSTG): -65°C से +150°C
- पावर अपव्यय (पीडी): 600 mW (केवल SO पैकेज)
विशेषताएँ:
- विशिष्ट प्रसार विलंब: 18 ns
- विस्तृत ऑपरेटिंग वोल्टेज रेंज: 2 से 6 वोल्ट
- कम इनपुट धारा: 1 µA अधिकतम
- निम्न निष्क्रिय धारा: 80 µA अधिकतम
74HC573 लैच बस-संगठित प्रणाली में बस लाइनों के साथ इंटरफेस करने के लिए आदर्श हैं। लैच इनेबल (LE) इनपुट, D इनपुट के आधार पर Q आउटपुट को नियंत्रित करता है। आउटपुट कंट्रोल OC इनपुट, उच्च लॉजिक स्तर लागू होने पर सभी आउटपुट को उच्च प्रतिबाधा स्थिति में रखता है। ये लैच बस-उन्मुख प्रणालियों के साथ संगत हैं और इनमें 15 LS-TTL लोड की आउटपुट ड्राइव क्षमता है। 74HC लॉजिक परिवार, मानक 74LS लॉजिक परिवार के साथ संगत है।
सभी इनपुट को VCC और ग्राउंड पर आंतरिक डायोड क्लैंप द्वारा स्थैतिक डिस्चार्ज क्षति से सुरक्षित किया जाता है।
अधिक जानकारी या थोक मूल्य निर्धारण के लिए, हमारी बिक्री टीम से सीधे sales02@thansiv.com या +91-8095406416 पर संपर्क करें।
चित्र केवल चित्रण के लिए हैं; वास्तविक उत्पाद भिन्न हो सकता है।
