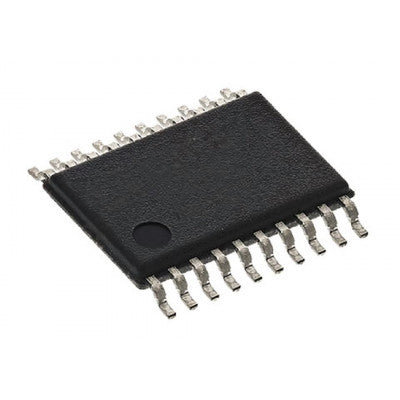

74HC541 ऑक्टल नॉन-इनवर्टिंग बफर/लाइन ड्राइवर
3-स्टेट आउटपुट और दोहरे आउटपुट के साथ ऑक्टल बफर/लाइन ड्राइवर सक्षम करता है
- आपूर्ति वोल्टेज: 0.5 से +7.0V
- डीसी इनपुट डायोड करंट: ±20 mA
- डीसी आउटपुट डायोड करंट: ±20 mA
- आउटपुट करंट: ±35 mA
- डीसी वीसीसी या जीएनडी करंट, प्रति पिन: ±75 mA
- भंडारण तापमान सीमा: -65°C से +150°C
- शक्ति अपव्यय: 500 mW
विशेषताएँ:
- नॉन-इनवर्टिंग आउटपुट
- JEDEC मानक संख्या 7A का अनुपालन करता है
- CMOS स्तर इनपुट
- HBM JESD22-A114F 2000 V से अधिक है
74HC541 एक ऑक्टल नॉन-इनवर्टिंग बफर/लाइन ड्राइवर है जिसमें 3-स्टेट आउटपुट हैं। इसमें दो आउटपुट इनेबल (OE1 और OE2) हैं, जहाँ HIGH ऑन OEn के कारण आउटपुट हाई-इम्पीडेंस ऑफ-स्टेट में चले जाते हैं। इनपुट में क्लैंप डायोड होते हैं जो VCC से अधिक वोल्टेज वाले इनपुट को जोड़ने के लिए करंट लिमिटिंग रेसिस्टर्स का उपयोग करते हैं। यह उपकरण -40°C से +85°C और -40°C से +125°C तक काम करने के लिए निर्दिष्ट है। यह कई पैकेज विकल्पों में उपलब्ध है।
अधिक जानकारी या थोक मूल्य निर्धारण के लिए, हमारी बिक्री टीम से सीधे sales02@thansiv.com या +91-8095406416 पर संपर्क करें।
*चित्र केवल उदाहरण के लिए हैं; वास्तविक उत्पाद भिन्न हो सकता है।
