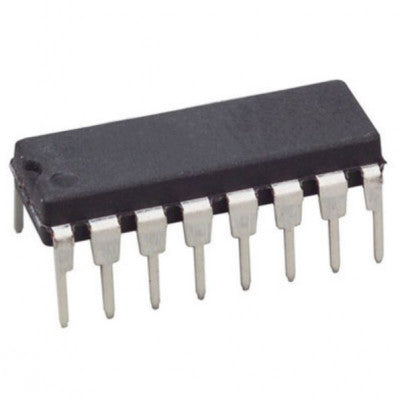

74HC4724 डुअल 8-बिट एड्रेसेबल लैचेस आईसी (744724)
डिजिटल प्रणालियों में सामान्य प्रयोजन भंडारण अनुप्रयोगों के लिए डिज़ाइन किया गया
- आपूर्ति वोल्टेज: -0.5V से 7V
- इनपुट क्लैंप करंट: +20mA
- आउटपुट क्लैंप करंट: +20mA
- निरंतर आउटपुट करंट: +25mA
- निरंतर धारा: +50mA
- भंडारण तापमान सीमा: -65°C से 150°C
- पैकेज में शामिल हैं: 1 X 74HC4724 डुअल 8-बिट एड्रेसेबल लैच IC (744724) DIP-16 पैकेज
शीर्ष विशेषताएं:
- 8-बिट समानांतर-आउट स्टोरेज रजिस्टर
- स्टोरेज के साथ सीरियल-टू-पैरेलल रूपांतरण
- अतुल्यकालिक समानांतर स्पष्ट
- सक्रिय-उच्च डिकोडर
ये 8-बिट एड्रेसेबल लैच बहुक्रियाशील उपकरण हैं जो डिजिटल प्रणालियों में विभिन्न अनुप्रयोगों के लिए उपयुक्त हैं। इनका उपयोग कार्यशील रजिस्टर, सीरियल-होल्डिंग रजिस्टर, और सक्रिय-उच्च डिकोडर या डिमल्टीप्लेक्सर के रूप में किया जा सकता है। यह उपकरण आठ एड्रेसेबल लैच में एकल-पंक्ति डेटा संग्रहीत कर सकता है और सक्रिय उच्च आउटपुट वाले 1-में-8 डिकोडर या डिमल्टीप्लेक्सर के रूप में कार्य कर सकता है।
चार अलग-अलग संचालन मोड उपलब्ध हैं, जिन्हें फ़ंक्शन तालिका में सूचीबद्ध क्लियर (CLR) और इनेबल (G) इनपुट को नियंत्रित करके चुना जा सकता है। एड्रेसेबल-लैच मोड में, डेटा-इन टर्मिनल पर डेटा एड्रेस्ड लैच में लिखा जाता है, जबकि अनएड्रेस्ड लैच अपनी पिछली स्थिति बनाए रखते हैं। मेमोरी मोड में, सभी लैच डेटा या एड्रेस इनपुट की परवाह किए बिना अपनी पिछली स्थिति बनाए रखते हैं।
गलत डेटा प्रविष्टि को रोकने के लिए, पता पंक्तियों में परिवर्तन के दौरान सक्षम इनपुट (G) को उच्च (निष्क्रिय) रखा जाना चाहिए। 1-में-8 डिकोडिंग या डीमल्टीप्लेक्सिंग मोड में, संबोधित आउटपुट D इनपुट के स्तर को प्रतिबिंबित करता है, जबकि अन्य सभी आउटपुट निम्न स्तर पर होते हैं। क्लियर मोड सभी आउटपुट को निम्न स्तर पर सेट करता है, जो पता और डेटा इनपुट से अप्रभावित रहता है।
अपनी डिजिटल प्रणाली की आवश्यकताओं के लिए टेक्सास इंस्ट्रूमेंट्स की गुणवत्ता और विश्वसनीयता पर निर्भर रहें।
* चित्र केवल चित्रण के लिए हैं; वास्तविक उत्पाद भिन्न हो सकते हैं।
