74HC4514 4-से-16 लाइन डिकोडर/डिमल्टीप्लेक्सर
लैच और सक्षम इनपुट के साथ 4 से 16 लाइन डिकोडर/डिमल्टीप्लेक्सर
- इनपुट स्तर: CMOS स्तर
- 16-लाइन डिमल्टीप्लेक्सिंग क्षमता
- डिकोड: 4 बाइनरी-कोडेड इनपुट को 16 परस्पर-अनन्य आउटपुट में परिवर्तित करता है
- जेईडीईसी मानक संख्या 7 ए का अनुपालन करता है
74HC4514 एक 4 से 16 लाइन वाला डिकोडर/डिमल्टीप्लेक्सर है जिसमें चार बाइनरी वेटेड एड्रेस इनपुट (A0 से A3), लैच, एक लैच इनेबल इनपुट (LE), एक इनेबल इनपुट (E) और 16 आउटपुट (Q0 से Q15) हैं। जब LE HIGH होता है, तो चयनित आउटपुट A पर मौजूद डेटा द्वारा निर्धारित होता है। जब LE LOW होता है, तो A पर मौजूद अंतिम डेटा लैच में संग्रहीत हो जाता है और आउटपुट स्थिर रहते हैं। जब E LOW होता है, तो लैच की सामग्री द्वारा निर्धारित चयनित आउटपुट HIGH होता है। E HIGH पर, सभी आउटपुट LOW होते हैं। इनेबल इनपुट E लैच की स्थिति को प्रभावित नहीं करता है। जब उपकरण को डिमल्टीप्लेक्सर के रूप में उपयोग किया जाता है, तो E डेटा इनपुट होता है और A0 से A3 एड्रेस इनपुट होते हैं 74HCT4514 में TTL लॉजिक स्तरों के साथ इंटरफेसिंग की अनुमति देने के लिए इनपुट थ्रेशोल्ड स्तर को कम किया गया है।
विशेष विवरण:
- प्रतीक: VCC
- पैरामीटर: आपूर्ति वोल्टेज
- शर्तें: न्यूनतम: 2V, प्रकार: 5V, अधिकतम: 6V
- प्रतीक: VI
- पैरामीटर: इनपुट वोल्टेज
- शर्तें: 0 से VCC V
- प्रतीक: VO
- पैरामीटर: आउटपुट वोल्टेज
- शर्तें: 0 से VCC V
- प्रतीक: ?t/?V
- पैरामीटर: इनपुट संक्रमण वृद्धि और गिरावट दर
- शर्तें: VCC = 2.0V, 625 ns/V; VCC = 4.5V, 1.67 से 139 ns/V; VCC = 6.0V, 83 ns/V
- प्रतीक: TAMB
- पैरामीटर: परिवेश तापमान
- स्थितियाँ: -40 से 125 °C
संबंधित दस्तावेज़: 74HC4514 आईसी डेटाशीट

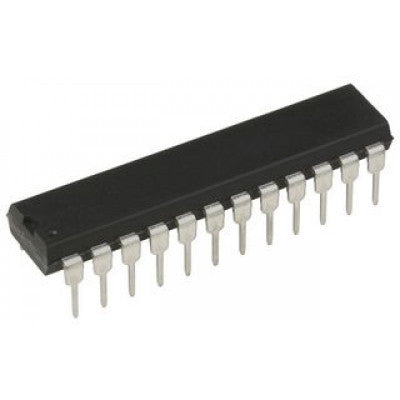

* चित्र केवल चित्रण के लिए हैं; वास्तविक उत्पाद भिन्न हो सकते हैं।
