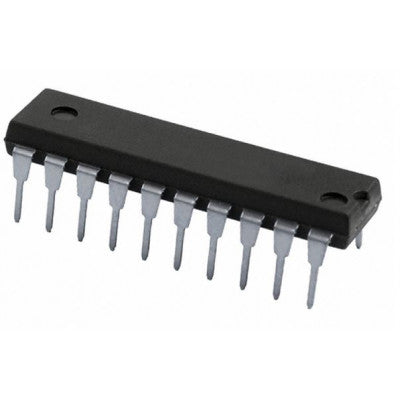

74HC4351; 74HCT4351 सिंगल-पोल ऑक्टल-थ्रो एनालॉग स्विच (SP8T)
मल्टीप्लेक्सर/डिमल्टीप्लेक्सर अनुप्रयोगों के लिए एक बहुमुखी एनालॉग स्विच
- आपूर्ति वोल्टेज: -0.5 से +11.0 V
- इनपुट क्लैम्पिंग करंट: +20 mA अधिकतम
- आउटपुट क्लैम्पिंग करंट: +20 mA अधिकतम
- स्विच करंट: - से +25 mA
- आपूर्ति धारा: 50 mA तक
- ग्राउंड करंट: -50 mA
- भंडारण तापमान: -65 से +150 °C
- कुल विद्युत अपव्यय: 500 mW तक
- पैकेज: डीआईपी-20
विशेषताएँ:
- विस्तृत -5 V से +5 V एनालॉग इनपुट वोल्टेज रेंज
- कम चालू प्रतिरोध: 80 ? VCC पर - VEE = 4.5 V
- 5 V लॉजिक से ±5 V एनालॉग सिग्नल के लिए लॉजिक स्तर अनुवाद
- 2000 V से अधिक ESD सुरक्षा (HBM)
74HC4351; 74HCT4351 एक सिंगल-पोल ऑक्टल-थ्रो एनालॉग स्विच (SP8T) है जो एनालॉग या डिजिटल 8:1 मल्टीप्लेक्सर/डिमल्टीप्लेक्सर अनुप्रयोगों में उपयोग के लिए उपयुक्त है। स्विच में तीन डिजिटल सेलेक्ट इनपुट (S0 से S2), आठ स्वतंत्र इनपुट/आउटपुट (Yn), एक सामान्य इनपुट/आउटपुट (Z), और दो डिजिटल इनेबल इनपुट (E1 और E2) हैं। E1 LOW और E2 HIGH के साथ, आठ स्विचों में से एक को S0 से S2 द्वारा सेलेक्ट किया जाता है (कम प्रतिबाधा ON-स्थिति)। सेलेक्ट इनपुट पर डेटा को लैच इनेबल इनपुट (LE) का उपयोग करके लैच किया जा सकता है। जब LE HIGH होता है, तो लैच पारदर्शी होता है।
अनुप्रयोग:
- एनालॉग मल्टीप्लेक्सिंग और डिमल्टीप्लेक्सिंग
- डिजिटल मल्टीप्लेक्सिंग और डिमल्टीप्लेक्सिंग
- सिग्नल गेटिंग
*चित्र केवल चित्रण के लिए हैं; वास्तविक उत्पाद भिन्न हो सकता है।
