74HC423 डुअल रीट्रिगरेबल मोनोस्टेबल मल्टीवाइब्रेटर रीसेट के साथ
रीट्रिगरिंग क्षमताओं के साथ आउटपुट पल्स चौड़ाई को नियंत्रित करने के लिए एक बहुमुखी आईसी।
- वीसीसी: -0.5 से +7 वी
- IIK: इनपुट क्लैम्पिंग करंट: - से +20 mA
- Iok: आउटपुट क्लैम्पिंग करंट: - से +20 mA
- IO: आउटपुट करंट: - से +25 mA
- ICC: आपूर्ति धारा: - 50 mA तक
- IGND: ग्राउंड करंट: -50 mA
- Tstg: भंडारण तापमान: -65 से +150 °C
- Ptot: कुल बिजली अपव्यय: - 500 mW तक

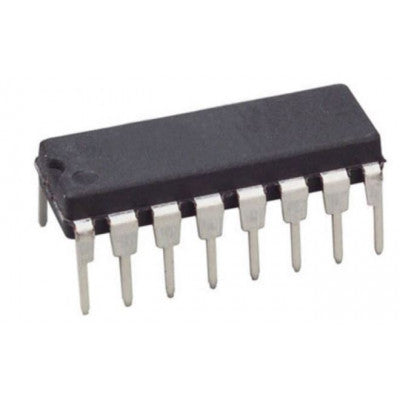

- पैकेज में शामिल हैं: 1 X 74HC423 डुअल रिट्रिगरेबल मोनोस्टेबल मल्टीवाइब्रेटर IC (74423 IC) DIP-16 पैकेज
विशेषताएँ:
- सक्रिय उच्च या सक्रिय निम्न इनपुट से ट्रिगर किया गया DC
- 100% ड्यूटी फैक्टर तक बहुत लंबे पल्स के लिए पुनः ट्रिगर करने योग्य
- प्रत्यक्ष रीसेट आउटपुट पल्स को समाप्त करता है
- रीसेट इनपुट को छोड़कर सभी इनपुट पर श्मिट-ट्रिगर क्रिया
74HC423 एक द्वि-पुनःट्रिगर करने योग्य मोनोस्टेबल मल्टीवाइब्रेटर है जिसमें आउटपुट पल्स चौड़ाई नियंत्रण दो विधियों द्वारा किया जाता है। मूल पल्स समय को एक बाह्य प्रतिरोधक (REXT) और संधारित्र (CEXT) के चयन द्वारा प्रोग्राम किया जाता है। एक बार ट्रिगर होने पर, मूल आउटपुट पल्स चौड़ाई को पुनःट्रिगर (nA) या (nB) द्वारा बढ़ाया जा सकता है। इस प्रक्रिया को दोहराकर, आउटपुट पल्स अवधि (nQ = उच्च, nQ = निम्न) को इच्छानुसार लंबा किया जा सकता है। जब nRD निम्न होता है, तो यह nQ आउटपुट को निम्न, nQ आउटपुट को उच्च पर ले जाता है और ट्रिगरिंग को भी बाधित करता है। nA और nB इनपुट में श्मिट-ट्रिगर क्रिया परिपथ को धीमे इनपुट वृद्धि और गिरावट समय के प्रति अत्यधिक सहनशील बनाती है। '423' '123' के समान है, लेकिन इसे रीसेट इनपुट के माध्यम से ट्रिगर नहीं किया जा सकता है। इनपुट में क्लैंप डायोड शामिल हैं। यह VCC से अधिक वोल्टेज वाले इनपुट को इंटरफेस करने के लिए धारा सीमित करने वाले प्रतिरोधकों के उपयोग को सक्षम बनाता है।
JEDEC मानक संख्या 7A का अनुपालन करता है। इनपुट स्तर: 74HC423 के लिए: CMOS स्तर। ESD सुरक्षा: HBM JESD22-A114F, 2000 V से अधिक, MM JESD22-A115-A, 200 V से अधिक। -40°C से +85°C और -40°C से +125°C तक निर्दिष्ट।
