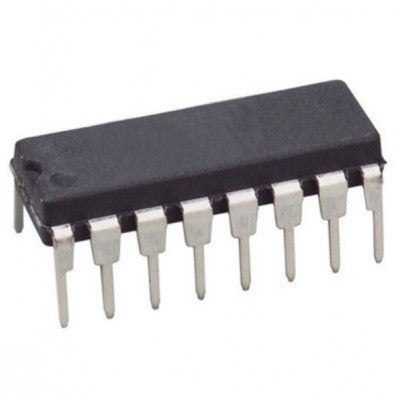

74HC4053 ट्रिपल 2-चैनल मल्टीप्लेक्सर/डिमल्टीप्लेक्सर IC DIP-16 पैकेज
विस्तृत एनालॉग इनपुट वोल्टेज रेंज वाला एक उच्च गति वाला Si-गेट CMOS उपकरण
- विशिष्ट नाम: 74HC4053; 74HCT4053
- विशिष्ट नाम: HEF4053B के साथ संगत पिन
- विशिष्ट नाम: JEDEC मानक संख्या 7A का अनुपालन
- विशिष्ट नाम: ट्रिपल 2-चैनल एनालॉग मल्टीप्लेक्सर/डिमल्टीप्लेक्सर
- विशिष्ट नाम: सामान्य सक्षम इनपुट (E)
- विशिष्ट नाम: -5V से +5V तक विस्तृत एनालॉग इनपुट वोल्टेज रेंज
- विशिष्ट नाम: कम चालू प्रतिरोध: 80 (सामान्य) VCC VEE = 4.5V पर
- विशिष्ट नाम: 5V लॉजिक से 5V एनालॉग सिग्नल के लिए लॉजिक स्तर अनुवाद
शीर्ष विशेषताएं:
- विभिन्न वोल्टेज स्तरों पर कम ON प्रतिरोध
- निर्बाध संचार के लिए तर्क स्तरीय अनुवाद
- अंतर्निहित 'बनाने से पहले तोड़ो' सुविधा
- 2000V से अधिक ESD सुरक्षा
74HC4053; 74HCT4053 एक उच्च-गति Si-गेट CMOS उपकरण है जो एक सामान्य सक्षम इनपुट (E) वाला त्रि-2-चैनल एनालॉग मल्टीप्लेक्सर/डिमल्टीप्लेक्सर है। प्रत्येक मल्टीप्लेक्सर/डिमल्टीप्लेक्सर में दो स्वतंत्र इनपुट/आउटपुट (nY0 और nY1), एक सामान्य इनपुट/आउटपुट (nZ), और तीन डिजिटल चयन इनपुट (Sn) होते हैं। E LOW पर, S1 से S3 तक दो स्विचों में से एक का चयन (निम्न-प्रतिबाधा चालू-अवस्था) किया जाता है। E HIGH पर, सभी स्विच उच्च-प्रतिबाधा बंद-अवस्था में होते हैं, जो S1 से S3 तक स्वतंत्र होते हैं। VCC और GND डिजिटल नियंत्रण इनपुट (S0 से S2, और E) के लिए आपूर्ति वोल्टेज पिन हैं।
74HC4053 के लिए VCC से GND की सीमा 2.0V से 10.0V और 74HCT4053 के लिए 4.5V से 5.5V है। एनालॉग इनपुट/आउटपुट (nY0 से nY1, और nZ) धनात्मक सीमा के रूप में VCC और ऋणात्मक सीमा के रूप में VEE के बीच परिवर्तित हो सकते हैं। VCC - VEE 10.0V से अधिक नहीं हो सकता। डिजिटल मल्टीप्लेक्सर/डिमल्टीप्लेक्सर के रूप में संचालन के लिए, VEE को GND (आमतौर पर ग्राउंड) से जोड़ा जाता है।
विशेष विवरण:
- आपूर्ति वोल्टेज (VCC): 0.5 से +11.0V
- इनपुट क्लैम्पिंग करंट: +20 mA
- स्विच क्लैम्पिंग करंट: +20 mA
- स्विच करंट: ±25 mA
- आपूर्ति धारा (ICC): 50 mA
- ग्राउंड करंट (IGND): -50 mA
- भंडारण तापमान सीमा (TSTG): -65°C से +150°C
- पावर अपव्यय (पीडी): 750 mW
- इनपुट संक्रमण वृद्धि और गिरावट दर: 625 ns/V
- परिवेश का तापमान: -40 से +25
पैकेज में शामिल हैं:
- 1 x 74HC4053 ट्रिपल 2-चैनल मल्टीप्लेक्सर/डिमल्टीप्लेक्सर IC DIP-16 पैकेज
*चित्र केवल चित्रण के लिए हैं; वास्तविक उत्पाद भिन्न हो सकता है।
