74HC40105 4-बिट x 16-वर्ड FIFO रजिस्टर IC
अतुल्यकालिक प्रणालियों के लिए एक बहुमुखी FIFO भंडारण रजिस्टर
-
विशेषताएँ:
- स्वतंत्र अतुल्यकालिक इनपुट और आउटपुट
- किसी भी दिशा में विस्तार योग्य
- रीसेट क्षमता
- इनपुट और आउटपुट पर स्थिति संकेतक
74HC40105 एक फर्स्ट-इन/फर्स्ट-आउट (FIFO) "इलास्टिक" स्टोरेज रजिस्टर है जो 16 4-बिट शब्दों को संग्रहीत कर सकता है। यह इनपुट और आउटपुट डेटा को अलग-अलग शिफ्टिंग दरों पर संभाल सकता है, जिससे यह एसिंक्रोनस सिस्टम के बीच बफर के रूप में आदर्श बन जाता है।
रजिस्टर में प्रत्येक शब्द स्थिति को एक नियंत्रण फ़्लिप-फ्लॉप द्वारा क्लॉक किया जाता है, जिसमें एक मार्कर बिट भरे या रिक्त डेटा स्थानों को इंगित करता है। नियंत्रण फ़्लिप-फ्लॉप डेटा स्थानांतरण और स्थितियों के बीच स्थिति संचार को सुगम बनाता है।
इनपुट में धारा सीमित करने वाले प्रतिरोधकों के लिए क्लैंप डायोड शामिल हैं जो VCC से अधिक वोल्टेज के साथ इंटरफेस करते हैं। FIFO को डेटा प्रवाह को स्वचालित रूप से प्रबंधित करने के लिए डिज़ाइन किया गया है, जिसमें पूर्णता और डेटा उपस्थिति के लिए स्थिति संकेतक हैं।
-
विशेष विवरण:
- आपूर्ति वोल्टेज: -0.5V से +7V
- इनपुट क्लैम्पिंग करंट: +20mA अधिकतम
- आउटपुट क्लैम्पिंग करंट: +20mA अधिकतम
- आउटपुट स्रोत या सिंक करंट: - से +25mA
- आपूर्ति धारा: - से +50mA
- ग्राउंड करंट: -50mA
- भंडारण तापमान: -65°C से +150°C
- कुल बिजली अपव्यय: 500mW तक

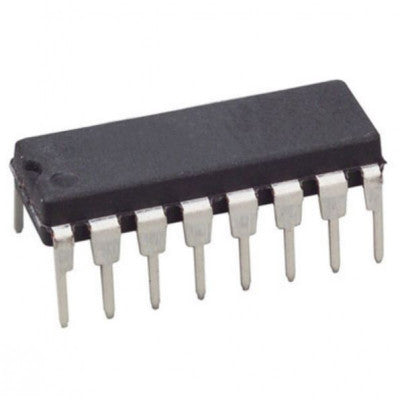

पैकेज में शामिल हैं: 1 X 74HC40105 4-बिट x 16-वर्ड FIFO रजिस्टर IC (7440105) DIP-16 पैकेज
* चित्र केवल चित्रण के लिए हैं; वास्तविक उत्पाद भिन्न हो सकते हैं।
