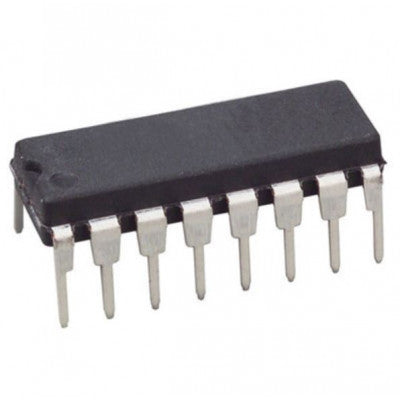

74HC390 - 16 पिन डुअल 4-बिट दशक रिपल काउंटर आईसी
एक बहुमुखी काउंटर आईसी जिसमें दो डिवाइड-बाय-2 और डिवाइड-बाय-5 अनुभाग हैं
- पैकेज प्रकार: डीआईपी
- वोल्टेज रेटिंग: 2 से 6V
- तापमान रेटिंग: -40 से 125 डिग्री सेल्सियस
- पिनों की संख्या: 16
- आवृत्ति: 71 मेगाहर्ट्ज
प्रमुख विशेषताऐं:
- 16-पिन डीआईपी डिज़ाइन
- दोहरी विभाजन-2 और विभाजन-5 अनुभाग
- बीसीडी दशक या द्वि-क्विनरी विन्यास
- एक पैकेज में एकाधिक गिनती कॉन्फ़िगरेशन
74HC390 एक 16 पिन वाला डुअल 4-बिट डिकेड रिपल काउंटर आईसी है जिसकी ऑपरेटिंग वोल्टेज रेंज 2V से 6V है। इसमें चार अलग-अलग क्लॉक्ड सेक्शन हैं, जिनमें दो डिवाइड-बाय-2 सेक्शन और दो डिवाइड-बाय-5 सेक्शन शामिल हैं। इस आईसी का उपयोग विभिन्न काउंटिंग कॉन्फ़िगरेशन में किया जा सकता है, जिससे यह विभिन्न अनुप्रयोगों के लिए उपयोगी हो जाता है।
nCP0 और nCP1 सेक्शन क्लॉक, 2, 4, 5, 10, 20, 25, 50, या 100 से विभाजित करने जैसे विकल्पों के साथ रिपल काउंटर या फ़्रीक्वेंसी डिवीजन अनुप्रयोगों को सक्षम बनाते हैं। इसके अतिरिक्त, IC, BCD दशक या द्वि-दिशात्मक विन्यासों का समर्थन करता है, जो डिज़ाइन में लचीलापन प्रदान करता है। nMR इनपुट एक मास्टर रीसेट की अनुमति देता है, जो काउंटर के सभी 8 बिट्स को एक साथ साफ़ करता है।
BCD दशक संचालन के लिए, nQ0 आउटपुट, डिवाइड-बाय-5 खंड के nCP1 इनपुट से जुड़ा होता है, जबकि द्वि-दस दशक संचालन के लिए, nQ3 आउटपुट, nCP0 इनपुट से जुड़ता है। nMR इनपुट पर एक HIGH सिग्नल क्लॉक को ओवरराइड करता है और आउटपुट को LOW पर सेट करता है। इनपुट पर क्लैंप डायोड, धारा सीमित करने वाले प्रतिरोधकों का उपयोग करते समय VCC से अधिक वोल्टेज के साथ इंटरफेसिंग को सक्षम बनाते हैं।
यहां डेटाशीट में 74HC390 आईसी की पूर्ण क्षमताओं का अन्वेषण करें।
