74HC373 हाई स्पीड ऑक्टल डी-टाइप लैचेस
उच्च शोर उन्मुक्ति और कम बिजली खपत के लिए उन्नत सिलिकॉन-गेट CMOS प्रौद्योगिकी।
- आपूर्ति वोल्टेज: VCC - 0.5 से +7.0V
- इनपुट वोल्टेज (VIN): ±1.5VCC + 1.5V
- आउटपुट वोल्टेज (VOUT): ±0.5 से VCC + 0.5V
- क्लैंप डायोड करंट (IIK, IOK): ±20 mA
- डीसी आउटपुट करंट, प्रति पिन (IOUT): ±35 mA
- डीसी वीसीसी या जीएनडी करंट, प्रति पिन (आईसीसी): ±70 एमए
- भंडारण तापमान सीमा (TSTG): -65°C से +150°C
- पावर अपव्यय (पीडी): 600 mW (केवल SO पैकेज)
- लीड तापमान (TL): 260°C (सोल्डरिंग 10 सेकंड)
विशेषताएँ:
- विशिष्ट प्रसार विलंब: 18 ns
- विस्तृत ऑपरेटिंग वोल्टेज रेंज: 2 से 6 वोल्ट
- कम इनपुट धारा: 1 µA अधिकतम
- निम्न निष्क्रिय धारा: 80 µA अधिकतम (74 श्रृंखला)
74HC373 हाई-स्पीड ऑक्टल D-टाइप लैच, बस-संगठित प्रणाली में बस लाइनों के साथ इंटरफेस करने के लिए आदर्श हैं। जब LATCH ENABLE हाई होता है, तो Q आउटपुट, D इनपुट के बाद आते हैं। D इनपुट पर डेटा तब तक आउटपुट पर बना रहता है जब तक LATCH ENABLE लो होकर हाई पर वापस नहीं आ जाता। आउटपुट कंट्रोल इनपुट पर एक उच्च लॉजिक स्तर लागू करने से सभी आउटपुट उच्च प्रतिबाधा अवस्था में आ जाते हैं।
74HC लॉजिक परिवार गति, कार्य और पिन-आउट के संदर्भ में मानक 74LS लॉजिक परिवार के साथ संगत है। सभी इनपुट VCC और ग्राउंड पर आंतरिक डायोड क्लैंप द्वारा स्थैतिक डिस्चार्ज क्षति से सुरक्षित हैं।
अधिक जानकारी चाहिए या थोक मूल्य निर्धारण में रुचि है? हमारी बिक्री टीम से सीधे संपर्क करें - sales02@thansiv.com या +91-8095406416 पर कॉल करें।

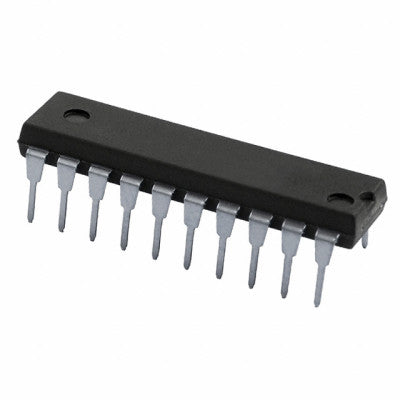

चित्र केवल चित्रण के लिए हैं; वास्तविक उत्पाद भिन्न हो सकता है।
