74HC292/7292 और HC294/7294 हाई स्पीड CMOS प्रोग्रामेबल डिवाइडर/टाइमर
कम बिजली अपव्यय के साथ उच्च गति CMOS प्रोग्रामयोग्य आवृत्ति विभाजक
- आपूर्ति वोल्टेज: -0.5 से +7 V
- डीसी इनपुट वोल्टेज: -0.5 से वीसीसी + 0.5 वी
- डीसी आउटपुट वोल्टेज: -0.5 से वीसीसी + 0.5 वी
- डीसी इनपुट डायोड करंट: +20 mA
- डीसी आउटपुट डायोड करंट: +20 mA
- डीसी आउटपुट स्रोत सिंक करंट प्रति आउटपुट पिन: +25 mA
- डीसी वीसीसी या ग्राउंड करंट: +50 mA
- शक्ति अपव्यय: 500 mW
- भंडारण तापमान: -65 से +150 °C
- लीड तापमान (10 सेकंड): 300 °C

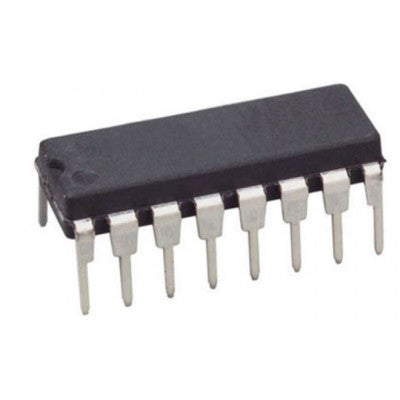

- पैकेज में शामिल हैं: 1 X 74HC292 हाई स्पीड CMOS प्रोग्रामेबल डिवाइडर टाइमर IC (74292 IC) DIP-16 पैकेज
विशेषताएँ:
- VCC = 5V पर 70 MHz तक उच्च गति संचालन
- कम बिजली अपव्यय: ICC = 4 mA (अधिकतम) TA = 25°C पर
- उच्च शोर प्रतिरक्षा: VNIH = VNIL = 28% VCC (न्यूनतम)
- आउटपुट ड्राइव क्षमता 10 LSTTL लोड
74HC292/7292 और HC294/7294 उच्च-गति वाले CMOS प्रोग्रामेबल डिवाइडर/टाइमर हैं जो सिलिकॉन C2 MOS तकनीक से निर्मित हैं। ये CMOS कम शक्ति अपव्यय को बनाए रखते हुए समतुल्य LSTTL के समान उच्च-गति संचालन प्राप्त करते हैं। ये उपकरण प्रोग्रामेबल फ़्रीक्वेंसी डिवाइडर हैं। इन प्रकारों में दो क्लॉक इनपुट होते हैं, जिनमें से किसी एक का उपयोग क्लॉक गेटिंग के लिए किया जा सकता है (फ़ंक्शन तालिका देखें)।
HC292/7292, 22 से 231 तक विभाजित कर सकता है, और HC294/7294, 22 से 215 तक विभाजित कर सकता है। इन प्रकारों में सभी फ्लिप-फ्लॉप की स्थिति को आरंभीकृत करने के लिए एक सक्रिय-निम्न क्लियर इनपुट होता है। आने वाले निरीक्षण को सुविधाजनक बनाने के लिए, परीक्षण बिंदु प्रदान किए गए हैं (HC292/7292 पर TP1, TP2, और TP3 और HC294/7294 पर TP)। सभी इनपुट स्थैतिक डिस्चार्ज और क्षणिक अतिरिक्त वोल्टेज से सुरक्षा सर्किट से सुसज्जित हैं। HC292/294 में "टोटेम पोल" विन्यास वाला Q आउटपुट और "ओपन ड्रेन" आउटपुट विन्यास वाला परीक्षण बिंदु TP है। HC7292/7294 में सभी आउटपुट "टोटेम पोल" हैं।
अधिक जानकारी चाहिए या थोक मूल्य निर्धारण में रुचि है? हमारी बिक्री टीम से सीधे संपर्क करें - sales02@thansiv.com +91-8095406416
चित्र केवल चित्रण के लिए हैं; वास्तविक उत्पाद भिन्न हो सकता है।
