74HC280 9-बिट पैरिटी जनरेटर/चेकर
डेटा बिट्स में सम/विषम समता उत्पन्न करने या जाँचने के लिए एक बहुमुखी आईसी।
- आपूर्ति वोल्टेज (VCC): -0.5 से +7V
- इनपुट क्लैम्पिंग करंट: 0 से +20mA
- परिवेश तापमान: -40 से +125°C
- इनपुट वृद्धि या गिरावट समय: 0-625 ns/V
- कुल बिजली अपव्यय: 500mW
- आउटपुट करंट: +25mA
- आपूर्ति धारा: 50mA
शीर्ष विशेषताएं:
- कैस्केडिंग द्वारा शब्द-लंबाई को आसानी से बढ़ाया जा सकता है
- आसान सिस्टम अपग्रेडिंग के लिए “180” के समान पिन कॉन्फ़िगरेशन
- नौ डेटा बिट्स के लिए विषम या सम समता उत्पन्न करता है
- आउटपुट क्षमता: मानकICC श्रेणी: MSI
74HC280 IC के साथ सम और विषम दोनों समता आउटपुट उपलब्ध हैं। सम समता आउटपुट (PE) तब उच्च हो जाता है जब डेटा इनपुट (I0 से I8) की सम संख्या उच्च होती है, जबकि विषम समता आउटपुट (PO) तब उच्च हो जाता है जब डेटा इनपुट की विषम संख्या उच्च होती है। बड़े वर्ड साइज़ का विस्तार नौ समानांतर उपकरणों तक के सम आउटपुट (PE) को अंतिम चरण के डेटा इनपुट से जोड़कर प्राप्त किया जाता है। इनपुट में क्लैंप डायोड शामिल हैं, जो VCC से अधिक वोल्टेज वाले इनपुट को इंटरफ़ेस करने के लिए धारा सीमित करने वाले प्रतिरोधों के उपयोग की अनुमति देते हैं।

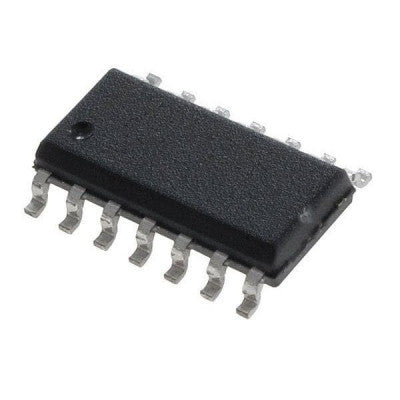

पैकेज में शामिल हैं: 1 X 74HC280 IC - (SMD पैकेज) 9-बिट पैरिटी जेनरेटर IC (74280 IC)
चित्र केवल चित्रण के लिए हैं; वास्तविक उत्पाद भिन्न हो सकता है।
