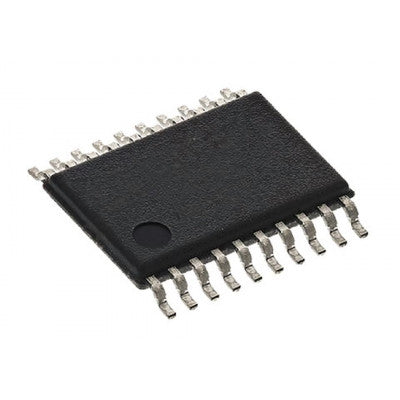

74HC273 एज-ट्रिगर फ्लिप-फ्लॉप
उन्नत CMOS प्रौद्योगिकी फ्लिप-फ्लॉप उच्च शोर प्रतिरोधकता और कम शक्ति के साथ
- आपूर्ति वोल्टेज: 0.5 से +7.0V
- डीसी इनपुट वोल्टेज: 1.5 से VCC + 1.5V
- डीसी आउटपुट वोल्टेज: 0.5 से VCC + 0.5V
- क्लैंप डायोड धारा: ±20 mA
- डीसी आउटपुट करंट, प्रति पिन: ±25 mA
- डीसी वीसीसी या जीएनडी करंट, प्रति पिन: ±50 mA
- भंडारण तापमान सीमा: -65°C से +150°C
- शक्ति अपव्यय: 500 mW
विशेषताएँ:
- विशिष्ट प्रसार विलंब: 18 ns
- विस्तृत ऑपरेटिंग वोल्टेज रेंज
- कम इनपुट धारा: 1 µA अधिकतम
- निम्न निष्क्रिय धारा: 80 µA (74 श्रृंखला)
74HC273 एज-ट्रिगर फ्लिप-फ्लॉप, D-प्रकार के फ्लिप-फ्लॉप को लागू करने के लिए उन्नत सिलिकॉन-गेट CMOS तकनीक का उपयोग करते हैं। इनमें उच्च शोर प्रतिरोधक क्षमता, कम शक्ति और कम शक्ति वाले शॉट्की TTL परिपथों के बराबर गति होती है। इस उपकरण में एक समान क्लॉक और एक समान क्लियर के साथ 8 मास्टर-स्लेव फ्लिप-फ्लॉप होते हैं। निर्दिष्ट सेटअप और होल्ड समय वाले D इनपुट पर डेटा, CLOCK इनपुट के LOW-से-HIGH संक्रमण पर Q आउटपुट में स्थानांतरित हो जाता है। CLEAR इनपुट, जब LOW होता है, तो सभी आउटपुट को निम्न स्थिति में सेट कर देता है। प्रत्येक आउटपुट 10 कम शक्ति वाले शॉट्की TTL समतुल्य भारों को चला सकता है। 74HC273, 74LS273 के साथ कार्यात्मक और पिन-संगत दोनों है। सभी इनपुट, डायोड द्वारा VCC और ग्राउंड पर स्थैतिक डिस्चार्ज के कारण होने वाली क्षति से सुरक्षित हैं।
संबंधित दस्तावेज़: 74HC273 SMD डेटा शीट
चित्र केवल चित्रण के लिए हैं; वास्तविक उत्पाद भिन्न हो सकता है।
