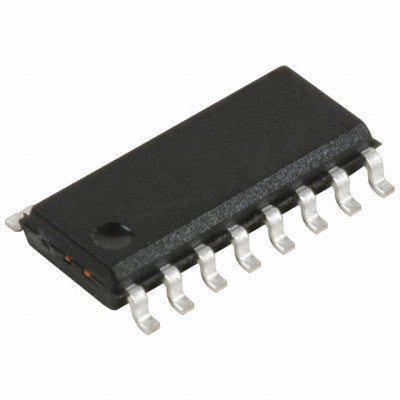

74HC221A हाई स्पीड मोनोस्टेबल मल्टीवाइब्रेटर
उन्नत सिलिकॉन-गेट CMOS प्रौद्योगिकी, जिसकी गति कम शक्ति वाले शॉटकी TTL के बराबर है।
- आपूर्ति वोल्टेज: 0.5 से +7.0V
- डीसी इनपुट वोल्टेज: 1.5 से VCC + 1.5V
- डीसी आउटपुट वोल्टेज: 0.5 से VCC + 0.5V
- क्लैंप डायोड धारा: ±20 mA
- डीसी आउटपुट करंट, प्रति पिन: ±25 mA
- डीसी वीसीसी या जीएनडी करंट, प्रति पिन: ±50 mA
- भंडारण तापमान सीमा: -65°C से +150 °C
- शक्ति अपव्यय: 500 mW
शीर्ष विशेषताएं:
- 40 ns विशिष्ट प्रसार विलंब
- विस्तृत विद्युत आपूर्ति रेंज: 2V–6V
- निम्न निष्क्रिय धारा: 80 µA अधिकतम
- सरल पल्स चौड़ाई सूत्र T = RC
उन्नत सिलिकॉन-गेट CMOS प्रौद्योगिकी का उपयोग करने वाले 74HC221A उच्च गति मोनोस्टेबल मल्टीवाइब्रेटर, कम शक्ति वाले शॉटकी TTL सर्किट के बराबर गति प्रदान करते हैं, जबकि CMOS सर्किट की विशिष्ट कम शक्ति और उच्च शोर प्रतिरक्षा को बनाए रखते हैं।
प्रत्येक मल्टीवाइब्रेटर में ऋणात्मक (A) और धनात्मक (B) दोनों ट्रांज़िशन ट्रिगर इनपुट होते हैं, जिनमें से किसी एक को अवरोधक इनपुट के रूप में कार्य करने की क्षमता होती है। क्लियर इनपुट, जब कम किया जाता है, तो वन शॉट रीसेट हो जाता है। 74HC221A को क्लियर के धनात्मक ट्रांज़िशन पर ट्रिगर किया जा सकता है, जबकि A को कम और B को उच्च रखा जाता है, जिससे आउटपुट पल्स टाइम आउट होने तक इसे पुनः ट्रिगर नहीं किया जा सकता।
रैखिक CMOS तकनीकों के माध्यम से तापमान और आपूर्ति की एक विस्तृत श्रृंखला पर पल्स चौड़ाई स्थिरता प्राप्त की जाती है। इनपुट को VCC और ग्राउंड पर डायोड द्वारा स्थैतिक डिस्चार्ज क्षति से सुरक्षित रखा जाता है।
आउटपुट पल्स समीकरण सरल है: PW = (REXT) (CEXT) जहां PW सेकंड में है, R ओम में है, और C फैराड में है।
श्मिट ट्रिगर A और B इनपुट के साथ, सिग्नल इनपुट में अनंत वृद्धि या गिरावट समय सक्षम होते हैं। भाग-दर-भाग भिन्नता आमतौर पर ±5% होती है।
अधिक जानकारी या थोक मूल्य निर्धारण संबंधी पूछताछ के लिए, हमारी बिक्री टीम से संपर्क करें: sales02@thansiv.com, +91-8095406416.
* चित्र केवल चित्रण के लिए हैं; वास्तविक उत्पाद भिन्न हो सकते हैं।
