74HC174 एज-ट्रिगर फ्लिप-फ्लॉप
उच्च शोर प्रतिरोधकता और कम बिजली खपत वाले उन्नत CMOS फ्लिप-फ्लॉप।
- आपूर्ति वोल्टेज: 0.5 से +7.0V
- डीसी इनपुट वोल्टेज: ±1.5 से VCC + 1.5V
- डीसी आउटपुट वोल्टेज: 0.5 से VCC + 0.5V
- क्लैंप डायोड करंट: ±20mA
- डीसी आउटपुट करंट: ±25mA प्रति पिन
- डीसी वीसीसी या जीएनडी करंट: ±50mA प्रति पिन
- भंडारण तापमान सीमा: -65°C से +150°C
- बिजली अपव्यय: 500mW
विशेषताएँ:
- 16ns विशिष्ट प्रसार विलंब
- विस्तृत ऑपरेटिंग वोल्टेज रेंज: 2–6V
- कम इनपुट धारा: 1 µA अधिकतम
- निम्न निष्क्रिय धारा: 80 µA (74HC श्रृंखला)
74HC174 में एक सामान्य क्लॉक और क्लियर के साथ 6 मास्टर-स्लेव फ्लिप-फ्लॉप हैं। D इनपुट का डेटा क्लॉक इनपुट के LOW-to-HIGH संक्रमण पर Q आउटपुट में स्थानांतरित होता है। जब क्लियर इनपुट LOW होता है, तो सभी आउटपुट लो अवस्था में सेट हो जाते हैं। यह 10 कम शक्ति वाले शॉटकी TTL समतुल्य भार को चला सकता है। कार्यात्मक रूप से और पिन रूप से 74LS174 के साथ संगत। इनपुट स्थैतिक डिस्चार्ज से सुरक्षित हैं।
संबंधित दस्तावेज़: 74HC174 SMD डेटा शीट

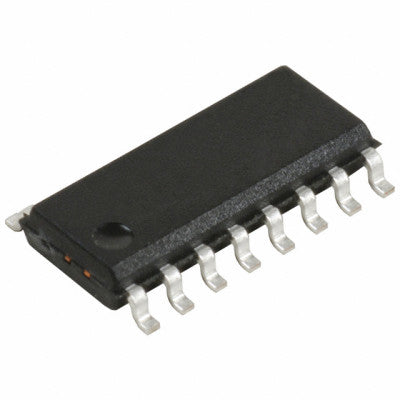

चित्र केवल चित्रण के लिए हैं; वास्तविक उत्पाद भिन्न हो सकता है।
