बीएमएस (बैटरी प्रबंधन प्रणाली)
बैटरी की स्थिति की निगरानी और नियंत्रण के लिए एक चार्ज-डिस्चार्ज नियंत्रक मॉड्यूल।
- मॉडल: HXYP-5SBM15 REV1.0
- चार्ज वोल्टेज: 21V
- चार्जिंग करंट: 15A (अधिकतम)
- निरंतर डिस्चार्ज करंट: 15A (अधिकतम)
- तात्कालिक निर्वहन धारा: 25A
- ओवर-चार्ज डिटेक्शन: 4.28±0.05V
- सुरक्षा विलंब: 0.5s
- ओवर-चार्ज रिलीज़: 4.28±0.05V
- ओवर-डिस्चार्ज सुरक्षा: ओवर-डिस्चार्ज डिटेक्शन: 2.55±0.08V
- ओवर-डिस्चार्ज का पता लगाने में देरी: 0.1s
- रिलीज़ वोल्टेज: 2.90.1V
- शॉर्ट-सर्किट सुरक्षा: सुरक्षा स्थिति: कट लोड
- पता लगाने में देरी: 250uS
- रिलीज़ स्थिति: कट लोड
- अति-धारा सुरक्षा: वोल्टेज का पता लगाएं: 150mV
- पता लगाने में देरी: 9MS
- वर्तमान पता: 303A
- रिलीज़ स्थिति: कट लोड
- आंतरिक प्रतिरोध: 20 मीटर
- स्व-उपभोग: कार्यशील धारा: 30uA, स्लीप धारा (जब ओवर-चार्ज हो): 10uA
- कार्य तापमान सीमा: -30-+80°C
- लंबाई (मिमी): 90.46
- चौड़ाई (मिमी): 17.30
- ऊंचाई (मिमी): 3.6
- वजन (ग्राम): 5
विशेषताएँ:
- चार-सेल बैटरी पैक के लिए छोटा आकार
- आसान कनेक्शन के लिए सरल और सुविधाजनक सर्किट
- ओवर-चार्ज/ओवर-डिस्चार्ज सुरक्षा

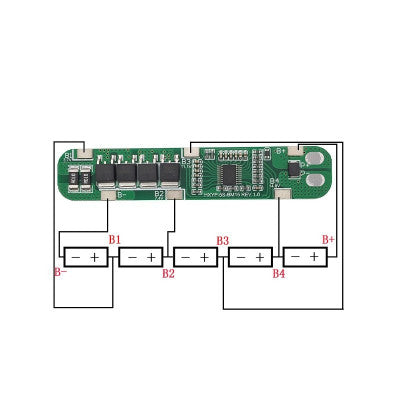

इस चार्ज-डिस्चार्ज कंट्रोलर मॉड्यूल से एक साथ पाँच बैटरियाँ (18650) जोड़ी जा सकती हैं। इस मॉड्यूल में शॉर्ट सर्किट, ओवरचार्ज और ओवर-डिस्चार्ज से सुरक्षा है। चार्ज कंट्रोलर का एक कार्य कम से कम एक बैटरी की अधिकतम क्षमता पूरी होने पर बैटरियों की बिजली आपूर्ति बंद करना है। यह BMS कंट्रोलर 30,000 घंटे से ज़्यादा के संचालन के लिए डिज़ाइन किया गया है। अधिकतम स्वीकार्य धारा 25 A है। यदि आपूर्ति वोल्टेज का अधिकतम स्वीकार्य मान पार हो जाता है, तो चार्ज कंट्रोलर सुरक्षा मोड सक्रिय कर देता है। मॉड्यूल को पुनर्स्थापित करने के लिए, BMS बोर्ड के इनपुट पर वोल्टेज को फिर से लागू करना आवश्यक है या कुछ समय तक प्रतीक्षा करें जब तक कि चार्ज कंट्रोलर स्वचालित रूप से सुरक्षा को निष्क्रिय न कर दे।

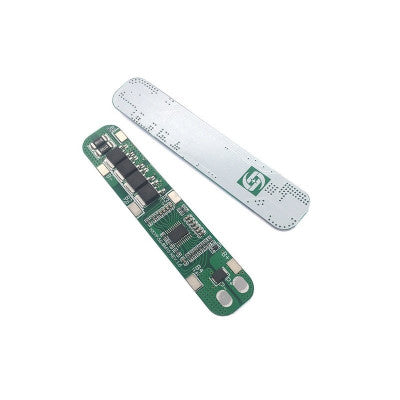

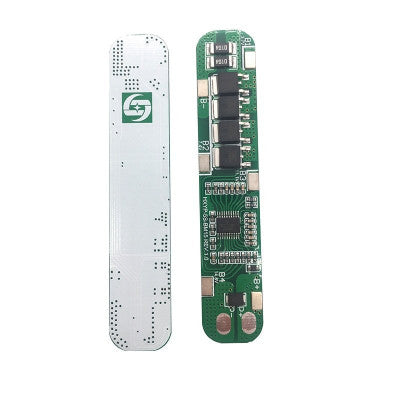

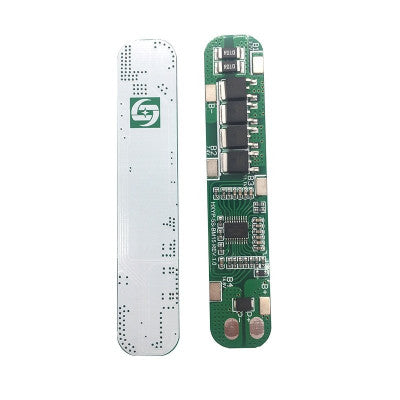

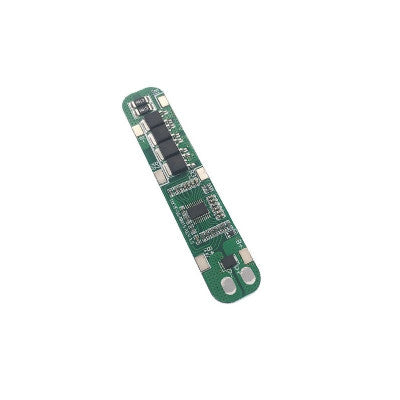

पैकेज में शामिल हैं: 1 x 5S 15A 18650 लिथियम बैटरी प्रोटेक्शन बोर्ड
* चित्र केवल चित्रण के लिए हैं; वास्तविक उत्पाद भिन्न हो सकते हैं।
