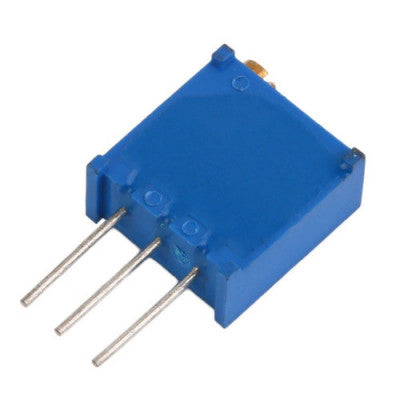

ट्रिमपॉट परिवर्तनीय प्रतिरोधक
3 टर्मिनल पिनों के साथ पीसीबी माउंटिंग के लिए उच्च सटीकता वाला परिवर्तनीय प्रतिरोधक
- ट्रैक प्रतिरोध: 5K ओम
- प्रतिरोध सहनशीलता: ± 5%
- तापमान गुणांक: ± 50ppm/°C
- पोटेंशियोमीटर माउंटिंग: छेद के माध्यम से
- समायोजन प्रकार: शीर्ष
- संपर्क प्रतिरोध भिन्नता: 1%
- पूर्ण शक्ति रेटिंग तापमान: 85°C
- लीड व्यास: 0.5 मिमी
- ऑपरेटिंग तापमान रेंज: -55°C से +125°C
- प्रतिरोध: 5K ओम
- प्रतिरोधक तत्व सामग्री: परिवर्तनीय रोटरी ट्रिमर
प्रमुख विशेषताऐं:
- उच्च सटीकता
- 3 टर्मिनल पिन
- घूर्णन के साथ वोल्टेज में परिवर्तन
- शीर्ष समायोजन प्रकार
ट्रिमपॉट एक परिवर्तनीय प्रतिरोधक है जो उच्च परिशुद्धता प्रदान करता है और विशेष रूप से पीसीबी माउंटिंग के लिए डिज़ाइन किया गया है, जिसमें इसके तीन टर्मिनल पिन होते हैं। यह ट्रिमपॉट के घूमने पर टर्मिनलों के बीच वोल्टेज में बदलाव की अनुमति देता है। बाहरी दो पिन Vcc और 0V से जुड़े होते हैं, जबकि मध्य पिन रोटरी सेरमेट के घूमने के आधार पर 0V और Vcc के बीच एक परिवर्तनीय वोल्टेज आउटपुट करता है।
5K ओम के ट्रैक प्रतिरोध और ± 5% की प्रतिरोध सहनशीलता के साथ, यह ट्रिमपॉट सटीक प्रदर्शन सुनिश्चित करता है। यह -55°C से +125°C तक की विस्तृत ऑपरेटिंग तापमान सीमा के लिए उपयुक्त है, जिससे यह विभिन्न अनुप्रयोगों के लिए बहुमुखी है।
*चित्र केवल उदाहरण के लिए हैं; वास्तविक उत्पाद भिन्न हो सकता है।*
