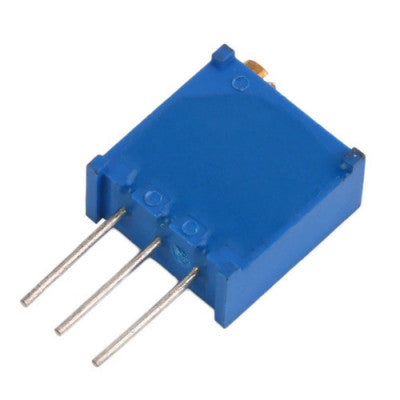

ट्रिमपॉट परिवर्तनीय प्रतिरोधक
सटीक वोल्टेज परिवर्तन के लिए 3 टर्मिनल पिन के साथ उच्च सटीकता परिवर्तनीय प्रतिरोधक।
- ट्रैक प्रतिरोध: 500 ओम
- प्रतिरोध सहनशीलता: ± 5%
- तापमान गुणांक: ± 50ppm/°C
- पोटेंशियोमीटर माउंटिंग: छेद के माध्यम से
- समायोजन प्रकार: शीर्ष
- संपर्क प्रतिरोध भिन्नता +: 1%
- पूर्ण शक्ति रेटिंग तापमान: 85°C
- लीड व्यास: 0.5 मिमी
- ऑपरेटिंग तापमान रेंज: -55°C से +125°C
- प्रतिरोध: 500 ओम
- प्रतिरोधक तत्व सामग्री: परिवर्तनीय रोटरी ट्रिमर
प्रमुख विशेषताऐं:
- उच्च सटीकता
- 3 टर्मिनल पिन
- परिवर्तनीय वोल्टेज आउटपुट
- वोल्टेज नियंत्रण के लिए रोटरी सेर्मेट
ट्रिमपॉट एक परिवर्तनशील प्रतिरोधक है जिसे परिपथों में सटीक वोल्टेज परिवर्तन के लिए डिज़ाइन किया गया है। इसका ट्रैक प्रतिरोध 500 ओम और प्रतिरोध सहनशीलता ±5% है। इसका तापमान गुणांक ±50ppm/°C है, जो इसे -55°C से +125°C तक के व्यापक परिचालन तापमानों के लिए उपयुक्त बनाता है।
ट्रिमपॉट तीन टर्मिनल पिनों के साथ पीसीबी पर लगाया जा सकता है। बाहरी दो पिन Vcc और 0V से जुड़े होते हैं, जबकि बीच वाला पिन रोटरी सेरमेट के घूमने पर 0V और Vcc के बीच एक परिवर्तनशील वोल्टेज उत्पन्न करता है।
समायोजन प्रकार के शीर्ष और 0.5 मिमी के लीड व्यास के साथ, यह ट्रिमपॉट उच्च सटीकता और विश्वसनीयता प्रदान करता है। यह सटीक वोल्टेज नियंत्रण और समायोजन की आवश्यकता वाले अनुप्रयोगों के लिए एक आदर्श विकल्प है।
*चित्र केवल उदाहरण के लिए हैं; वास्तविक उत्पाद भिन्न हो सकता है।*
