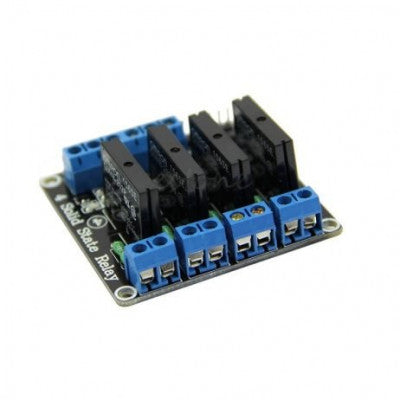

4 चैनल 3-24V सॉलिड स्टेट रिले मॉड्यूल
उच्च-वोल्टेज एसी लोड को आसानी से नियंत्रित करने के लिए एक बहुमुखी ठोस-अवस्था रिले मॉड्यूल।
- भाग संख्या: H3MB-052DP
- बिजली आपूर्ति: 3-24VDC/160mA
- स्विचिंग वोल्टेज (VAC): 50@2A
- अलगाव: फोटो ट्रायैक
- जीरो क्रॉस: हाँ
- लंबाई (मिमी): 57
- चौड़ाई (मिमी): 57
- ऊंचाई (मिमी): 24
- वजन (ग्राम): 35
शीर्ष विशेषताएं:
- 4-चैनल 2 AMP सॉलिड स्टेट रिले बोर्ड
- 240 V AC पर 2 एम्पियर तक के 4 भार नियंत्रित करें
- संयोजन और विद्युत परीक्षण किया गया
- प्रत्येक रिले के लिए एलईडी सूचक
एक सॉलिड-स्टेट रिले (SSR) एक यांत्रिक रिले की तरह काम करता है, लेकिन संपर्क के लिए इन्फ्रारेड प्रकाश का उपयोग करता है, जिससे शोर-मुक्त संचालन और लंबी उम्र जैसे लाभ मिलते हैं। इसे एक डिजिटल सिग्नल के माध्यम से नियंत्रित किया जा सकता है, जिससे यह विभिन्न अनुप्रयोगों के लिए बहुउपयोगी बन जाता है। जब इनपुट लॉजिक वोल्टेज लगाया जाता है, तो रिले NC और COM के बीच कनेक्टिविटी को स्विच करता है, जिससे कनेक्टेड लोड चालू या बंद हो जाता है।
इनपुट भाग:
- डीसी+: वीसीसी से जुड़ा हुआ (रिले वोल्टेज के अनुसार बिजली की आपूर्ति)
- DC-: GND से जुड़ा हुआ
- डीसी+: पावर पॉजिटिव से कनेक्ट करें
- डीसी-: पावर नेगेटिव से कनेक्ट करें
- CH1: रिले मॉड्यूल सिग्नल ट्रिगर बिंदु (प्रभावी निम्न-स्तरीय ट्रिगर)
- CH2: रिले मॉड्यूल सिग्नल ट्रिगर बिंदु (प्रभावी निम्न-स्तरीय ट्रिगर)
- CH3: रिले मॉड्यूल सिग्नल ट्रिगर बिंदु (प्रभावी निम्न-स्तरीय ट्रिगर)
- CH4: रिले मॉड्यूल सिग्नल ट्रिगर बिंदु (प्रभावी निम्न-स्तरीय ट्रिगर)
पैकेज में शामिल हैं: 1 x 4 चैनल 3-24V रिले मॉड्यूल सॉलिड स्टेट लो लेवल SSR DC कंट्रोल DC रेसिस्टिव फ्यूज के साथ
* चित्र केवल चित्रण के लिए हैं; वास्तविक उत्पाद भिन्न हो सकते हैं।
