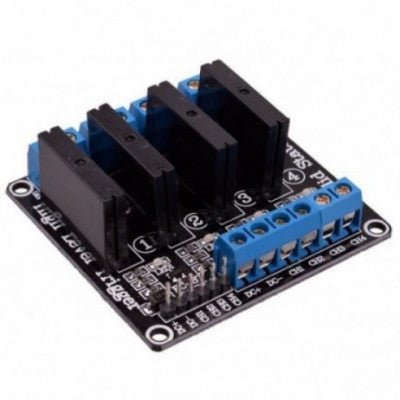

4 चैनल 3-24V सॉलिड स्टेट रिले मॉड्यूल
उच्च-वोल्टेज डीसी लोड को नियंत्रित करने के लिए एक बहुमुखी ठोस-अवस्था रिले मॉड्यूल।
- भाग संख्या: H3MB-052D
- बिजली आपूर्ति: 3-24VDC/160mA
- ट्रिगर वोल्टेज (VDC): 3-24 VDC
- स्विचिंग वोल्टेज (VDC): 50@2A
- अलगाव: फोटोट्रायक
- जीरो क्रॉस: हाँ
- लंबाई (मिमी): 57
- चौड़ाई (मिमी): 57
- ऊंचाई (मिमी): 24
- वजन (ग्राम): 35
शीर्ष विशेषताएं:
- 4-चैनल 2 AMP सॉलिड स्टेट रिले बोर्ड
- 50 V DC पर 2 एम्पियर तक के 4 भार नियंत्रित करें
- संयोजन और विद्युत परीक्षण किया गया
- प्रत्येक रिले के लिए एलईडी सूचक
एक सॉलिड-स्टेट रिले (SSR) एक यांत्रिक रिले की तरह काम करता है, लेकिन संपर्क के रूप में इन्फ्रारेड प्रकाश का उपयोग करता है, जिससे शोर-मुक्त संचालन और लंबी उम्र जैसे लाभ मिलते हैं। इसे एक डिजिटल सिग्नल के माध्यम से नियंत्रित किया जा सकता है और यांत्रिक रिले की तुलना में कम वोल्टेज और धाराओं पर स्विच किया जा सकता है। बिना किसी गतिशील संपर्क के, SSR तेज़ और अधिक टिकाऊ स्विचिंग क्षमता प्रदान करते हैं।
इनपुट भाग:
- डीसी+: वीसीसी से जुड़ा हुआ (रिले वोल्टेज के अनुसार बिजली की आपूर्ति)
- DC-: GND से जुड़ा हुआ
- IN1: CH1 सिग्नल 1-चैनल रिले मॉड्यूल के अंत को ट्रिगर करता है (उच्च स्तर पर सक्रिय)
- IN2: CH2 सिग्नल 2-चैनल रिले मॉड्यूल के अंत को ट्रिगर करता है (उच्च स्तर पर सक्रिय)
- IN3: CH3 सिग्नल 3-चैनल रिले मॉड्यूल के अंत को ट्रिगर करता है (उच्च स्तर पर सक्रिय)
- IN4: CH4 सिग्नल 4-चैनल रिले मॉड्यूल के अंत को ट्रिगर करता है (उच्च स्तर पर सक्रिय)
पैकेज में शामिल हैं: 1 x 4 चैनल 3-24V रिले मॉड्यूल सॉलिड स्टेट हाई-लेवल SSR DC कंट्रोल DC रेसिस्टिव फ्यूज के साथ
* चित्र केवल चित्रण के लिए हैं; वास्तविक उत्पाद भिन्न हो सकते हैं।
