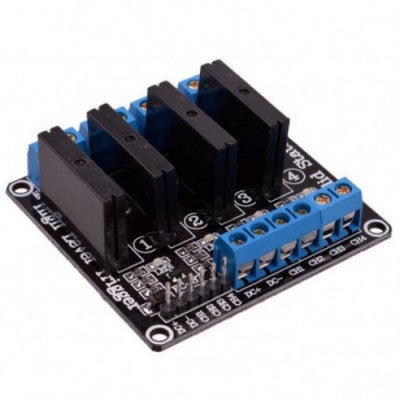

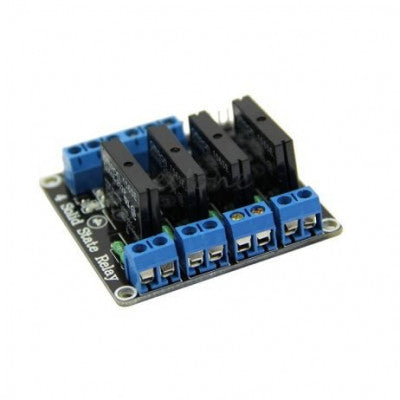

4 चैनल 24V सॉलिड स्टेट रिले मॉड्यूल
उच्च-वोल्टेज एसी लोड को आसानी से नियंत्रित करने के लिए एक बहुमुखी ठोस-अवस्था रिले मॉड्यूल।
- भाग संख्या: G3MB-202P
- बिजली आपूर्ति: 5VDC/160mA
- ट्रिगर वोल्टेज (VDC): 24
- स्विचिंग वोल्टेज (VAC): 50/60 @ 2A
- अलगाव: फोटोट्रायक
- जीरो क्रॉस: हाँ
- लंबाई (मिमी): 57
- चौड़ाई (मिमी): 57
- ऊंचाई (मिमी): 24
- वजन (ग्राम): 35
शीर्ष विशेषताएं:
- 4-चैनल 2 AMP सॉलिड स्टेट रिले बोर्ड
- 240 V AC पर 2 एम्पियर तक के 4 भार नियंत्रित करें
- संयोजन और विद्युत परीक्षण किया गया
- प्रत्येक रिले के लिए एलईडी सूचक
एक सॉलिड-स्टेट रिले (SSR) बिल्कुल वैसा ही है जैसा यह नाम से पता चलता है; एक IC जो एक मैकेनिकल रिले की तरह काम करता है। ये आपको कम वोल्टेज वाले DC कंट्रोल सर्किट से उच्च-वोल्टेज AC लोड को नियंत्रित करने की अनुमति देते हैं। ये संपर्क के रूप में इन्फ्रारेड प्रकाश का उपयोग करके ऐसा करते हैं, जबकि एक सॉलिड-स्टेट रिले वास्तव में एक IR LED और एक फोटो ट्रायैक होता है जिसे एक छोटे से बॉक्स में सील कर दिया जाता है। मैकेनिकल रिले की तुलना में सॉलिड-स्टेट रिले के कई फायदे हैं।
सॉलिड-स्टेट रिले, मैकेनिक रिले के समान होता है, जहाँ इसे डिजिटल सिग्नल के माध्यम से नियंत्रित किया जा सकता है। सॉलिड-स्टेट रिले कोई शोर उत्पन्न नहीं करता और पारंपरिक मैकेनिक रिले की तुलना में इसका जीवनकाल बहुत लंबा होता है। इसका एक लाभ यह है कि इन्हें अधिकांश मैकेनिकल रिले की तुलना में बहुत कम वोल्टेज और बहुत कम धारा द्वारा स्विच किया जा सकता है। इसके अलावा, चूँकि इनमें कोई गतिशील संपर्क नहीं होता, सॉलिड-स्टेट रिले को बिना खराब हुए बहुत तेज़ी से और बहुत लंबे समय तक स्विच किया जा सकता है।
इनपुट भाग:
- डीसी+: वीसीसी से जुड़ा हुआ (रिले वोल्टेज के अनुसार बिजली की आपूर्ति)
- DC-: GND से जुड़ा हुआ
- IN1: CH1 सिग्नल 1-चैनल रिले मॉड्यूल के अंत को ट्रिगर करता है (उच्च स्तर पर सक्रिय)
- IN2: CH2 सिग्नल 2-चैनल रिले मॉड्यूल के अंत को ट्रिगर करता है (उच्च स्तर पर सक्रिय)
- IN3: CH3 सिग्नल 3-चैनल रिले मॉड्यूल के अंत को ट्रिगर करता है (उच्च स्तर पर सक्रिय)
- IN4: CH4 सिग्नल 4-चैनल रिले मॉड्यूल के अंत को ट्रिगर करता है (उच्च स्तर पर सक्रिय)
इसका उपयोग विभिन्न उपकरणों और उच्च धारा वाले अन्य उपकरणों को नियंत्रित करने के लिए किया जा सकता है। इसे सीधे एक माइक्रोकंट्रोलर द्वारा नियंत्रित किया जा सकता है।
पैकेज में शामिल हैं: 1 x 4 चैनल 24V रिले मॉड्यूल सॉलिड स्टेट हाई-लेवल SSR DC कंट्रोल 250V 2A रेसिस्टिव फ्यूज के साथ
* चित्र केवल चित्रण के लिए हैं; वास्तविक उत्पाद भिन्न हो सकते हैं।
