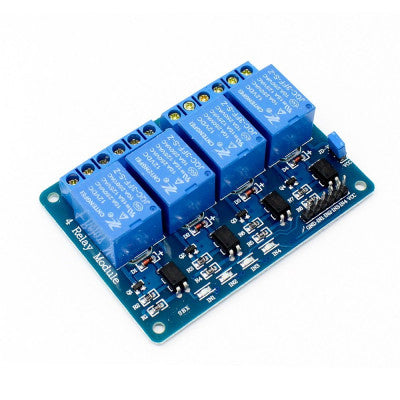

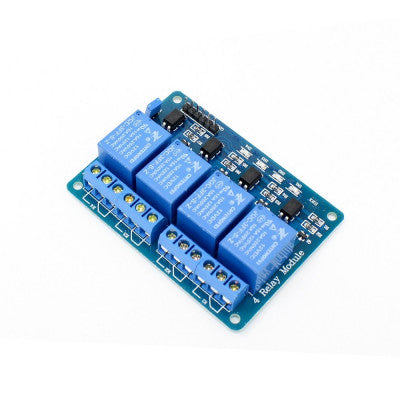

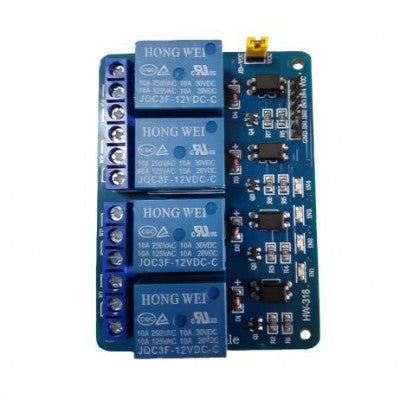

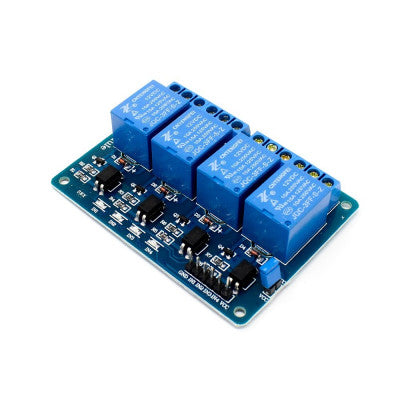

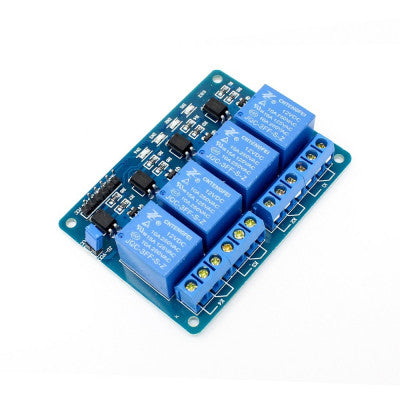

ऑप्टोकपलर के साथ 4 चैनल 12V रिले मॉड्यूल
ऑप्टिकल कपलिंग आइसोलेशन के साथ विश्वसनीय और स्थिर 4-चैनल रिले मॉड्यूल
- चैनल: 4
- ट्रिगर वोल्टेज (VDC): 12
- ट्रिगर करंट (mA): 20
- स्विचिंग वोल्टेज (VAC): 250@10A
- स्विचिंग वोल्टेज (VDC): 30@10A
- माउंटिंग छेद आयाम: व्यास=3 मिमी, एक्स-अक्ष पिच=68 मिमी, वाई-अक्ष पिच=48 मिमी
- लंबाई (मिमी): 75.5
- चौड़ाई (मिमी): 55.5
- ऊंचाई (मिमी): 20
- वजन (ग्राम): 58
शीर्ष विशेषताएं:
- उच्च-धारा रिले 10A@250VAC / 10A@30VDC
- एसी और डीसी दोनों उपकरणों को नियंत्रित करता है
- आसान कनेक्शन के लिए गुणवत्ता वाले स्क्रू टर्मिनल
- रिले स्थिति के लिए एलईडी स्थिति संकेतक
ऑप्टोकपलर वाला यह 4 चैनल 12V रिले मॉड्यूल, नियंत्रण और लोड क्षेत्रों के बीच आइसोलेशन ग्रूव्स के साथ सुरक्षा मानकों को पूरा करता है। इस मॉड्यूल में स्थिर संचालन के लिए ऑप्टिकल कपलिंग आइसोलेशन और विश्वसनीय ट्रिगरिंग की सुविधा है। इसमें स्पष्ट पावर और रिले संचालन निर्देश हैं। नाजुक नियंत्रण सर्किटरी की सुरक्षा के लिए इनपुट को आइसोलेटेड किया गया है, जिससे यह Arduino, AVR, PIC और ARM जैसे विभिन्न माइक्रोकंट्रोलर के साथ संगत है।
यह मॉड्यूल उच्च-वोल्टेज रिले का उपयोग करके रिले के गर्म होने के जोखिम को समाप्त करता है जो वोल्टेज रेटिंग के आधार पर करंट की खपत को सीमित करते हैं। यह बहुमुखी अनुप्रयोगों के लिए उच्च-स्तरीय और निम्न-स्तरीय दोनों ट्रिगर्स का समर्थन करता है। रिले टर्मिनल (C, NC, NO) स्क्रू टर्मिनलों के माध्यम से आसानी से सुलभ हैं, जिससे वायरिंग प्रक्रिया सरल हो जाती है।
सुरक्षा के लिए एक फ्रीव्हीलिंग डायोड से लैस, यह मॉड्यूल कई तरह के उपकरणों और भार को नियंत्रित कर सकता है। पैकेज में ऑप्टोकपलर के साथ 1 x 4 चैनल 12V रिले मॉड्यूल शामिल है।
अधिक जानकारी या थोक मूल्य निर्धारण के लिए, हमारी बिक्री टीम से सीधे sales02@thansiv.com या +91-8095406416 पर संपर्क करें।
चित्र केवल चित्रण के लिए हैं; वास्तविक उत्पाद भिन्न हो सकता है।
